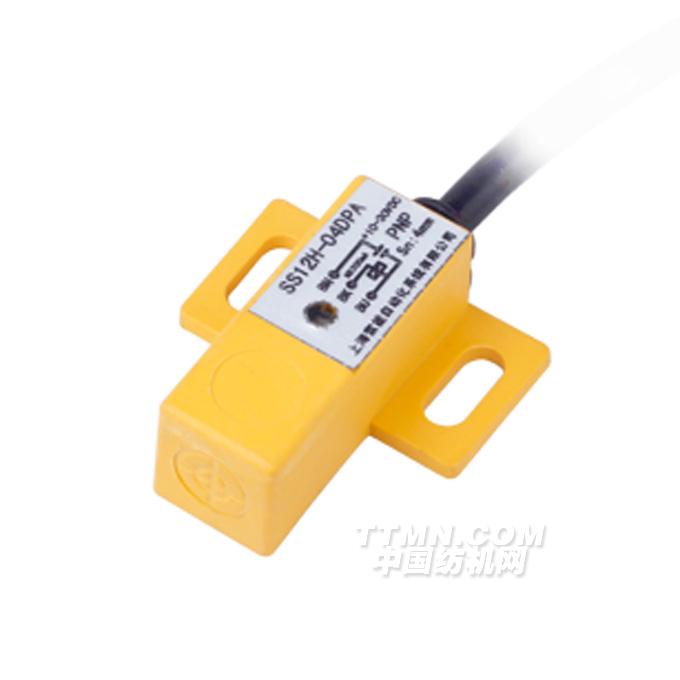

尺寸图：

尺寸

12×12×45

     型

     号

SS12H-

02BPA

SS12H-

02BPB

SS12H-

04DPA

SS12H-

04DPB

SS12H-

02BNA

SS12H-

02BNB

SS12H-

04DNA

SS12H-

04DNB

输出形式

PNP

NPN

输出状态

   NO

   NC

   NO

   NC

   NO

   NC

   NO

   NC

额定动作距离

2mm齐平

4mm非齐平

2mm齐平

4mm非齐平

设定距离

0~1.6mm

0~3.2mm

0~1.6mm

0~3.2mm

检测物体

金属

标准检测体

18×18×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

800Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

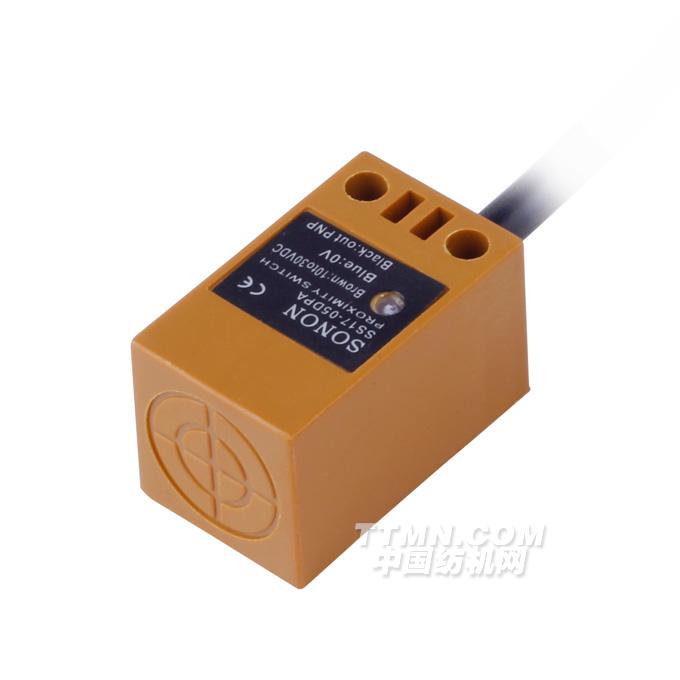

  尺寸图：

尺寸

17×17×28

   型号

SS17-05DPA

SS17-05DPB

SS17-05DNA

SS17-05DNB

输出形式

PNP

NPN

输出状态

      NO

      NC

      NO

      NC

额定动作距离

5mm非齐平

设定距离

0~4mm

检测物体

金属

标准检测体

25×25×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

500Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

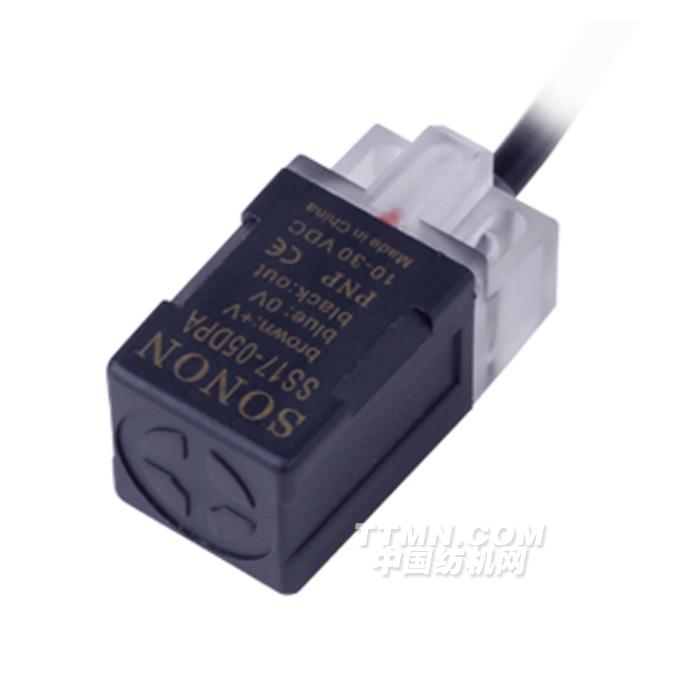

尺寸图：

尺寸

18×18×35

   型号

SS17A-05DPA

SS17A-05DPB

SS17A-05DNA

SS17A-05DNB

输出形式

PNP

NPN

输出状态

      NO

      NC

      NO

      NC

额定动作距离

5mm非齐平

设定距离

0~4mm

检测物体

金属

标准检测体

25×25×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

500Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

尺寸图：

尺寸

17×17×35

   型号

SS17F-05DPA

SS17F-05DPB

SS17F-05DNA

SS17F-05DNB

输出形式

PNP

NPN

输出状态

      NO

      NC

      NO

      NC

额定动作距离

5mm非齐平

设定距离

0~4mm

检测物体

金属

标准检测体

25×25×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

500Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

尺寸图：

尺寸

18×18×36

   型号

SS18A-05DPA

SS18A-05DPB

SS18A-05DNA

SS18A-05DNB

输出形式

PNP

NPN

输出状态

      NO

      NC

      NO

      NC

额定动作距离

5mm非齐平

设定距离

0~4mm

检测物体

金属

标准检测体

25×25×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

500Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

  尺寸图：

尺寸

25×25×40

     型

     号

SS25-

05BPA

SS25-

05BPB

SS25-

08DPA

SS25

08DPB

SS25-

05BNA

SS25-

05BNB

SS25-

08DNA

SS25-

08DNB

输出形式

PNP

NPN

输出状态

NO

  NC

  NO

  NC

  NO

  NC

NO

  NC

额定动作距离

5mm齐平

8mm非齐平

5mm齐平

8mm非齐平

设定距离

0~4mm

0~6.4mm

0~4mm

0~6.4mm

检测物体

金属

标准检测体

37×37×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

400Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT

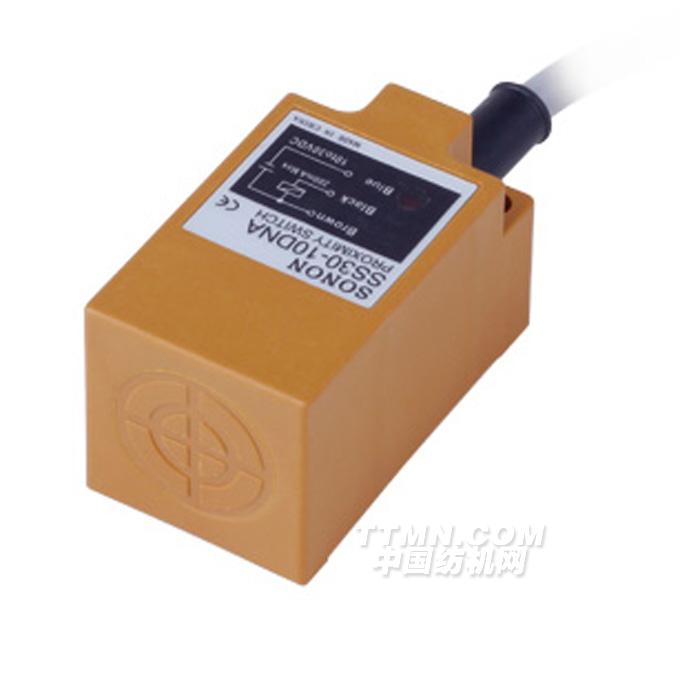

  尺寸图：

尺寸

30×30×53

     型

     号

SS30-

10BPA

SS30-

10BPB

SS30-

15DPA

SS30

15DPB

SS30-

10BNA

SS30-

10BNB

SS30-

15DNA

SS30-

15DNB

输出形式

PNP

NPN

输出状态

NO

 NC

 NO

NC

  NO

NC

  NO

NC

额定动作距离

10mm齐平

15mm非齐平

10mm齐平

15mm非齐平

设定距离

0~8mm

0~12mm

0~8mm

0~12mm

检测物体

金属

标准检测体

45×45×1t的Q235A钢板

类型

直流三线

工作电压

DC10-30V

响应频率

300Hz

泄露电流

100uA以下

控制

输出

残留电压

2V以下（负载电流200mA及导线长2m时）

开关容量

100mA（DC12V时）200mA（DC24V时）

显示灯

红色LED

短路保护

逆向连接保护  输出短路保护（200mA以上）

环境温度

工作时及保存时：各-25℃—70℃（不结冰，霜露）

温度的影响

温度范围-25℃—70℃，+23℃时检测距离的±10%以下

电压的影响

额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下

绝缘阻抗

500MΩ以上（DC500V摇表）充电部整体与外壳间

振动（耐久）

10~55Hz  1.5mm双振幅

防护等级

IEC规格 IP67

连接方式

导线连接（标准导线长度为2m）

材

质

外壳

PBT

检测面

PBT
