电感式传感器--防爆型
发布时间：2012-10-25
|
尺寸图： |

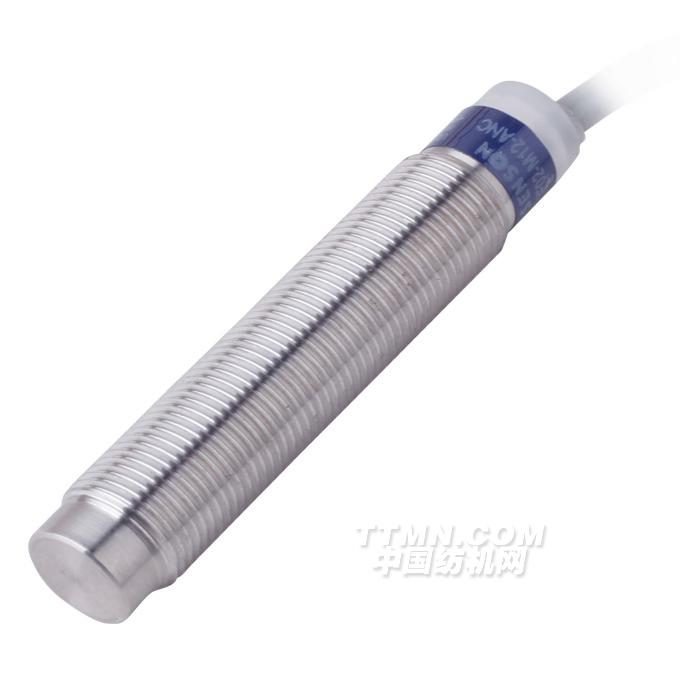

SN12J三线（直流）
|
尺寸 |
M12 |
||||
|
型号 |
SN12J-02BPA |
SN12J-02BPB |
SN12J-02BNA |
SN12J-02BNB |
|
|
输出方式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
检测距离（mm） |
2mm |
2mm |
|||
|
设定距离 |
0~2mm |
0~2mm |
|||
|
检测物体 |
金属 |
||||
|
标准检测体 |
18×18×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
300Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
耐受压力 |
80bar |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃ |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10% |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm X,Y,Z各向2H |
||||
|
冲击（耐久） |
500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 |
||||
|
保护结构 |
IP67 |
||||
|
连接方式 |
PVC电缆 |
||||
|
材 质 |
外壳 |
不锈钢 |
|||
|
检测面 |
PBT |
||||
*1. 请在红色显示灯应灯亮的范围内使用。
*2. 直流开关部的应答频率数为平均值。
|
尺寸图： |

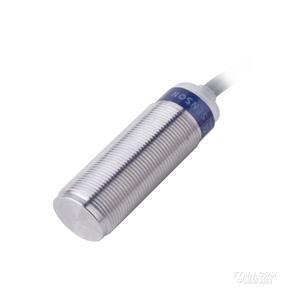

SN18J三线（直流）
|
尺寸 |
M18 |
||||
|
型号 |
SN18J-05BPA |
SN18J-05BPB |
SN18J-05BNA |
SN18J-05BNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
5mm |
5mm |
|||
|
设定距离 |
0~4.0mm |
0~6.4mm |
0~4.0mm |
0~6.4mm |
|
|
检测物体 |
金属 |
||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
200Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
耐受压力 |
60bar |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm |
||||
|
保护结构 |
IP67 |
||||
|
连接方式 |
PVC电缆 |
||||
|
材 质 |
外壳 |
不锈钢 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |

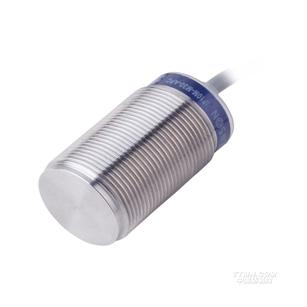

SN30J三线（直流）
|
尺寸 |
M30 |
||||
|
型号 |
SN30J-10BPA |
SN30J-10BPB |
SN30J-10BNA |
SN30J-10BNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm |
10mm |
10mm |
10mm |
|
|
设定距离 |
0~8mm |
0~8mm |
0~8mm |
0~8mm |
|
|
检测物体 |
金属 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
100Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
耐受压力 |
40bar |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||
|
保护结构 |
IP67 |
||||
|
连接方式 |
PVC电缆 |
||||
|
材 质 |
外壳 |
不锈钢 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
