电感式传感器--转速监控型
发布时间：2012-10-25
|
尺寸图： |

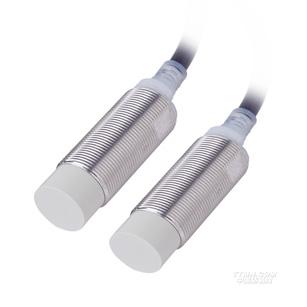

SN18Q三线（直流）
|
尺寸 |
M18 |
||||||||
|
型 号 |
SN18Q- 05BPA |
SN18Q- 05BPB |
SN18Q- 08DPA |
SN18Q- 08DPB |
SN18Q- 05BNA |
SN18Q- 05BNB |
SN18Q- 08DNA |
SN18Q- 08DNB |
|
|
输出形式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
5mm齐平 |
8 mm非齐平 |
5mm齐平 |
8 mm非齐平 |
|||||
|
设定距离 |
0~1.6mm |
0~3.2mm |
0~1.6mm |
0~3.2mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
监测脉冲 |
3…3000次/分 |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线引出型（标准导线长 2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
SN18Q两线
|
尺寸 |
M18 |
||||||||
|
型 号 |
SN18Q- 05BLA |
SN18Q- 05BLB |
SN18Q- 08DLA |
SN18Q- 08DLB |
SN18Q- 05BAA |
SN18Q- 05BAB |
SN18Q- 08DAA |
SN18Q- 08DAB |
|
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
检测距离（mm） |
5mm齐平 |
8mm非齐平 |
5mm齐平 |
8mm非齐平 |
|||||
|
设定距离 |
0~4.0mm |
0~6.4mm |
0~4.0mm |
0~6.4mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||||||
|
类型 |
交流两线 |
||||||||
|
工作电压 |
AC90~220（20~250V）50/60Hz |
||||||||
|
监测脉冲 |
3…1200次/分 |
||||||||
|
泄露电流 |
2mA以下（AC220V 50/60Hz） |
||||||||
|
控制 输出 |
残留电压 |
6V以下（及导线长2m时） |
|||||||
|
开关容量 |
200mA(AC220V 50/60Hz) |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃ |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线引出型（标准导线长 2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |

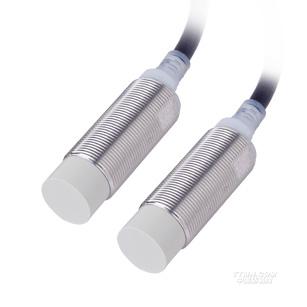

SN30Q三线（直流）
|
尺寸 |
M30 |
||||||||
|
型 号 |
SN30Q- 10BPA |
SN30Q- 10BPB |
SN30Q- 15DPA |
SN30Q- 15DPB |
SN30Q- 10BNA |
SN30Q- 10BNB |
SN30Q- 15DNA |
SN30Q- 15DNB |
|
|
输出形式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm齐平 |
15 mm非齐平 |
10mm齐平 |
15 mm非齐平 |
|||||
|
设定距离 |
0~1.6mm |
0~3.2mm |
0~1.6mm |
0~3.2mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
监测脉冲 |
3…3000次/分 |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线连接（标准导线2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
直流开关部的应答频率数为平均值。
SN30Q两线
|
尺寸 |
M30 |
||||||||
|
型 号 |
SN30Q- 10BLA |
SN30Q- 10BLB |
SN30Q- 15DLA |
SN30Q- 15DLB |
SN30Q- 10BAA |
SN30Q- 10BAB |
SN30Q- 15DAA |
SN30Q- 15DAB |
|
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
检测距离（mm） |
10mm齐平 |
15mm非齐平 |
10mm齐平 |
15mm非齐平 |
|||||
|
设定距离 |
0~8mm |
0~12mm |
0~8mm |
0~12mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||||||
|
类型 |
交流两线 |
||||||||
|
工作电压 |
AC90~220（20~220V）70/60Hz |
||||||||
|
监测脉冲 |
3…1200次/分 |
||||||||
|
泄露电流 |
2mA以下（AC220V 50/60Hz） |
||||||||
|
控制 输出 |
残留电压 |
6V以下（及导线长2m时） |
|||||||
|
开关容量 |
200mA(AC220V 70/60Hz) |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃ |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线连接（标准导线2m） |
||||||||
|
材 质 |
外壳 |
黄铜镀镍 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
