电感式传感器--模拟量输出
发布时间：2012-10-25
|
尺寸图： |

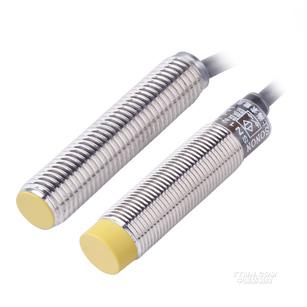

MN12
|
型号 |
MN12-02BLU |
MN12-02BLI |
MN12-04DLU |
MN12-04DLI |
|
|
额定动作距离 |
2mm（齐平安装） |
4mm（非齐平安装） |
|||
|
设定距离 |
0.2……….2mm |
0.4…………….4mm |
|||
|
标准检测体 |
18×18×1t的Q235A钢板 |
||||
|
型号 |
电压输出 |
电流输出 |
电压输出 |
电流输出 |
|
|
额定电压 |
15~30V |
||||
|
波峰电压Vpp（余波） |
≤10% |
||||
|
空载电流 |
≤8mA |
||||
|
电压输出 |
0...10/0...5 |
||||
|
电流输出 |
0...20mA |
||||
|
接通延时 |
≤8ms |
||||
|
消耗电流 |
＞20mA |
||||
|
瞬时保护 |
2KV,1ms，1KΩ |
||||
|
检测频率 |
200Hz |
||||
|
温度误差 |
±5% |
||||
|
线性误差 |
±3% |
||||
|
重复精度 |
≤2% |
||||
|
温度范围 |
-10℃-----70℃ |
||||
|
负载电阻 |
1K |
||||
|
极性保护 |
具备 |
||||
|
断线保护 |
具备 |
||||
|
短路保护 |
具备 |
||||
|
固定转矩 |
25Nm |
||||
|
允许电压波动 |
≤5% |
||||
|
环境温度 |
-20℃——80℃ |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
材 质 |
外壳 |
黄铜镀铬 |
|||
|
检测面 |
PBT |
||||
MN12
|
型号 |
MN12-02BLIU |
MN12-04DLIU |
|
|
额定动作距离 |
2mm（齐平安装） |
4mm（非齐平安装） |
|
|
设定距离 |
0.2……….2mm |
0.4…………….4mm |
|
|
标准检测体 |
18×18×1t的Q235A钢板 |
||
|
型号 |
电压+电流输出 |
电压+电流输出 |
|
|
额定电压 |
15~30V |
||
|
波峰电压Vpp（余波） |
≤10% |
||
|
空载电流 |
≤8mA |
||
|
电压输出 |
0...10/0...5 |
||
|
电流输出 |
0...20mA |
||
|
接通延时 |
≤8ms |
||
|
消耗电流 |
＞20mA |
||
|
瞬时保护 |
2KV,1ms，1KΩ |
||
|
检测频率 |
200Hz |
||
|
温度误差 |
±5% |
||
|
线性误差 |
±3% |
||
|
重复精度 |
≤2% |
||
|
温度范围 |
-10℃-----70℃ |
||
|
负载电阻 |
1K |
||
|
极性保护 |
具备 |
||
|
断线保护 |
具备 |
||
|
短路保护 |
具备 |
||
|
固定转矩 |
25Nm |
||
|
允许电压波动 |
≤5% |
||
|
环境温度 |
-20℃——80℃ |
||
|
防护等级 |
IEC规格 IP67 |
||
|
材 质 |
外壳 |
黄铜镀铬 |
|
|
检测面 |
PBT |
||
|
尺寸图： |

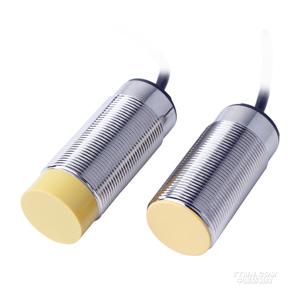

SN30J三线（直流）
|
尺寸 |
M30 |
||||
|
型号 |
SN30J-10BPA |
SN30J-10BPB |
SN30J-10BNA |
SN30J-10BNB |
|
|
输出形式 |
PNP |
NPN |
|||
|
输出状态 |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm |
10mm |
10mm |
10mm |
|
|
设定距离 |
0~8mm |
0~8mm |
0~8mm |
0~8mm |
|
|
检测物体 |
金属 |
||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||
|
类型 |
直流三线 |
||||
|
工作电压 |
DC10-30V |
||||
|
响应频率 |
100Hz |
||||
|
泄露电流 |
100uA以下 |
||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||
|
显示灯 |
红色LED |
||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||
|
耐受压力 |
40bar |
||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||
|
保护结构 |
IP67 |
||||
|
连接方式 |
PVC电缆 |
||||
|
材 质 |
外壳 |
不锈钢 |
|||
|
检测面 |
PBT |
||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |

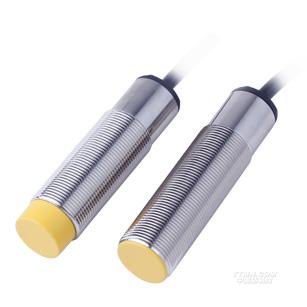

MN18
|
型号 |
MN18-05BLU |
MN18-05BLI |
MN18-08DLU |
MN18-08DLI |
|
|
额定动作距离 |
5mm（齐平安装） |
8mm（非齐平安装） |
|||
|
设定距离 |
0.5……….5mm |
0.8…………….8mm |
|||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||
|
型号 |
电压输出 |
电流输出 |
电压输出 |
电流输出 |
|
|
额定电压 |
15~30V |
||||
|
波峰电压Vpp（余波） |
≤10% |
||||
|
空载电流 |
≤8mA |
||||
|
电压输出 |
0...10/0...5 |
||||
|
电流输出 |
0...20mA |
||||
|
接通延时 |
≤8ms |
||||
|
消耗电流 |
＞20mA |
||||
|
瞬时保护 |
2KV,1ms，1KΩ |
||||
|
检测频率 |
200Hz |
||||
|
温度误差 |
±5% |
||||
|
线性误差 |
±3% |
||||
|
重复精度 |
≤2% |
||||
|
温度范围 |
-10℃-----70℃ |
||||
|
负载电阻 |
1K |
||||
|
极性保护 |
具备 |
||||
|
断线保护 |
具备 |
||||
|
短路保护 |
具备 |
||||
|
固定转矩 |
25Nm |
||||
|
允许电压波动 |
≤5% |
||||
|
环境温度 |
-20℃——80℃ |
||||
|
防护等级 |
IEC规格 IP67 |
||||
|
材 质 |
外壳 |
黄铜镀铬 |
|||
|
检测面 |
PBT |
||||
MN18
|
型号 |
MN18-05BLIU |
MN18-08DLIU |
|
|
额定动作距离 |
5mm（齐平安装） |
8mm（非齐平安装） |
|
|
设定距离 |
0.2……….2mm |
0.4…………….4mm |
|
|
标准检测体 |
27×27×1t的Q235A钢板 |
||
|
型号 |
电压+电流输出 |
电压+电流输出 |
|
|
额定电压 |
15~30V |
||
|
波峰电压Vpp（余波） |
≤10% |
||
|
空载电流 |
≤8mA |
||
|
电压输出 |
0...10/0...5 |
||
|
电流输出 |
0...20mA |
||
|
接通延时 |
≤8ms |
||
|
消耗电流 |
＞20mA |
||
|
瞬时保护 |
2KV,1ms，1KΩ |
||
|
检测频率 |
200Hz |
||
|
温度误差 |
±5% |
||
|
线性误差 |
±3% |
||
|
重复精度 |
≤2% |
||
|
温度范围 |
-10℃-----70℃ |
||
|
负载电阻 |
1K |
||
|
极性保护 |
具备 |
||
|
断线保护 |
具备 |
||
|
短路保护 |
具备 |
||
|
固定转矩 |
25Nm |
||
|
允许电压波动 |
≤5% |
||
|
环境温度 |
-20℃——80℃ |
||
|
防护等级 |
IEC规格 IP67 |
||
|
材 质 |
外壳 |
黄铜镀铬 |
|
|
检测面 |
PBT |
||
