电感式传感器--焊接免疫型
发布时间：2012-10-25
|
尺寸图： |

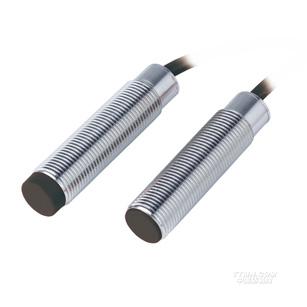

SN12K三线（直流）
|
尺寸 |
M12 |
||||||||
|
型号 |
SN12K- 02BPA |
SN12K- 02BPB |
SN12K- 04DPA |
SN12K- 04DPB |
SN12K- 02BNA |
SN12K- 02BNB |
SN12K- 04DNA |
SN12K- 04DNB |
|
|
输出方式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
检测距离（mm） |
2±10% |
4±10% |
|||||||
|
设定距离 |
0~2mm |
0~4mm |
|||||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
18×18×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
响应频率 |
3000Hz |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（2000mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃ |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10% |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm X,Y,Z各向2H |
||||||||
|
冲击（耐久） |
500m/s2 X、Y、Z各方向10次 1,000m/s2 X、Y、Z各方向 10次 |
||||||||
|
保护结构 |
IP67 |
||||||||
|
连接方式 |
PVC电缆 |
||||||||
|
材 质 |
外壳 |
黄铜+PTFE涂层 |
|||||||
|
检测面 |
PBT |
||||||||
*1. 请在红色显示灯应灯亮的范围内使用。
*2. 直流开关部的应答频率数为平均值。
|
尺寸图： |

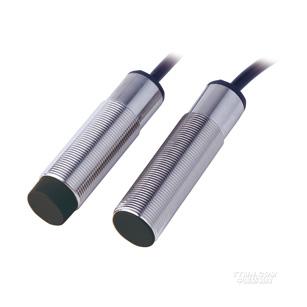

SN18K三线（直流）
|
尺寸 |
M18 |
||||||||
|
型 号 |
SN18K- 05BPA |
SN18K- 05BPB |
SN18K- 08DPA |
SN18K- 08DPB |
SN18K- 05BNA |
SN18K- 05BNB |
SN18K- 08DNA |
SN18K- 08DNB |
|
|
输出形式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
5mm齐平 |
8 mm非齐平 |
5mm齐平 |
8 mm非齐平 |
|||||
|
设定距离 |
0~4.0mm |
0~6.4mm |
0~4.0mm |
0~6.4mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
27×27×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
响应频率 |
1500Hz 1000Hz |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.5%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~50Hz上下振幅1.5mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线引出型（标准导线长 2m） |
||||||||
|
材 质 |
外壳 |
黄铜+PTFE涂层 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
|
尺寸图： |

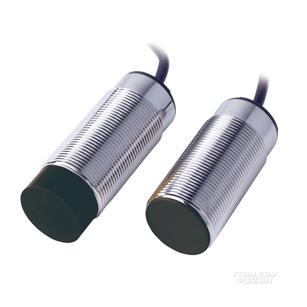

SN30K三线（直流）
|
尺寸 |
M30 |
||||||||
|
型 号 |
SN30K- 10BPA |
SN30K- 10BPB |
SN30K- 15DPA |
SN30K- 15DPB |
SN30K- 10BNA |
SN30K- 10BNB |
SN30K- 15DNA |
SN30K- 15DNB |
|
|
输出形式 |
PNP |
NPN |
|||||||
|
输出状态 |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
|
|
额定动作距离 |
10mm齐平 |
15 mm非齐平 |
10mm齐平 |
15 mm非齐平 |
|||||
|
设定距离 |
0~8mm |
0~12mm |
0~8mm |
0~12mm |
|||||
|
检测物体 |
金属 |
||||||||
|
标准检测体 |
45×45×1t的Q235A钢板 |
||||||||
|
类型 |
直流三线 |
||||||||
|
工作电压 |
DC10-30V |
||||||||
|
响应频率 |
800Hz 500Hz |
||||||||
|
泄露电流 |
100uA以下 |
||||||||
|
控制 输出 |
残留电压 |
2.5V以下（负载电流200mA及导线长2m时） |
|||||||
|
开关容量 |
100mA（DC12V时）200mA（DC24V时） |
||||||||
|
显示灯 |
红色LED |
||||||||
|
短路保护 |
逆向连接保护 输出短路保护（200mA以上） |
||||||||
|
环境温度 |
动作时及保存时：各-25℃—70℃（不结冰，霜露） |
||||||||
|
温度的影响 |
温度范围-25℃—70℃，+23℃时检测距离的±10%以下 |
||||||||
|
电压的影响 |
额定电源电压的±10%以内，额定电源电压时检测距离的±2.7%以下 |
||||||||
|
绝缘阻抗 |
500MΩ以上（DC500V摇表）充电部整体与外壳间 |
||||||||
|
振动（耐久） |
10~70Hz上下振幅1.7mm |
||||||||
|
保护结构 |
IEC规格 IP67 |
||||||||
|
连接方式 |
导线连接（标准导线2m） |
||||||||
|
材 质 |
外壳 |
黄铜+PTFE涂层 |
|||||||
|
检测面 |
PBT |
||||||||
* 直流开关部的应答频率数为平均值。
