概述：

YG139C-J长丝条干均匀度测试仪，采用机械加捻技术，模块化设计理念，用于检测和分析化纤长丝的质量变异。通过对波长-波谱、不匀曲线、变异长度、统计数据等信息的分析，能寻找和诊断长丝生产流程的各种设备或工艺缺陷，是化纤企业控制和提高产品质量的必备仪器。

主要技术特点：

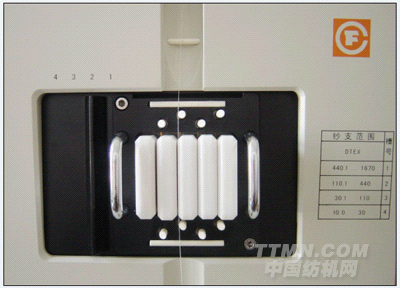

● 专为化纤长丝检测设计的X24型独立检测头，测试准确度高（图1）

● 主处理机采用工业控制计算机，配置特制的信号处理模块，环境适应性强。

● 整机结构和软件系统模块化设计，扩展性好。

● 加捻模块：（图2）

*具有自主知识产权的机械假捻装置，高效率加捻。

*试样自动喂入假捻装置，无需借助其他工具。

*加捻模块采用瑞士原装高速伺服系统。

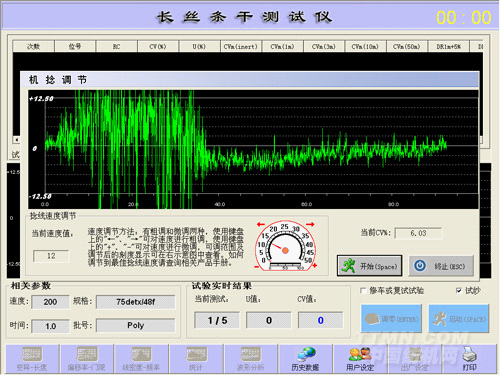

*可视化加捻速度无级调速操作，精确直观，并能自动存储各品种加捻参数，操作简便（图3）。

图1

图2

图3

● 全新数字调速系统，罗拉自动进出，延长罗拉使用寿命。

● 不匀曲线可存储，并可按多种比例缩放，苏州长风独有的“电子标尺”技术可直接测量不匀曲线上任意点间长度，便于结合波谱图正确分析设备或工艺缺陷。

● 一次试验可同步输出常规试验结果和各种抑制、半抑制及片段试验的结果。

● 测试结果数据库存储，用户可对测试结果进行各种分类统计、分析和快速检索，便于用户监控和统计分析中长期的质量变化情况。

● 苏州长风独有的“调车复试”功能，可在一组试验中插入任意次试验而不影响该组试验，测试结果可存储。

● 数据保护和还原技术可有效保护计算机存储的各种报表数据，并快速解决各种软、硬件引起的故障。

● 可与EasyJoin全自动换纱机（选配）对接，实现全自动测试，提高测试效率。

主要技术参数：

● 电容式测试槽：4个

● 试用范围：各类化学长丝

● 测量纱支范围：10 –1670dtex

● 测试速度：25 、50、100、200、400m/min

● 加捻转速：0-30000rpm

● 测试时间：0.5-20min之间任意设定

● 每组测试管数：1-24管

● CV%(U%)测试范围：0.00-99.99%

● 统计值（以数据报表形式提供以下数据）

   千米平均mean/km、标准差s、管间变异系数CVb%、Q95%置信区间、最大值max、最小值min

● 变异长度曲线：切割长度0.01～1000m

● 偏移率（DR%）测试范围：0-99.99%，参考长度和门限：1m±5%

● 波谱图波长范围：1cm-3011m（最大单次测试长度10000m）

● 波谱频道数：标准型86个，精细型172个

● 3D波谱图：1-12个/屏

● 不匀曲线显示比例程量程：400、100、50、25、12.5、6.25%

● 线密度频率曲线：相对平均线密度而言，可给出从±100%范围内的线密度频率分布图。

● 输入空气压力：0.15-0.6Mpa

● 工作环境： 温度 20±3℃，相对湿度65±5%

● 电源：AC 220V±10%， 50Hz

● 整机功耗： ≤600w

● 整机重量： 75 kg

 仪器配置：

● 检测器：外型尺寸（长x宽x高）470x390x740mm

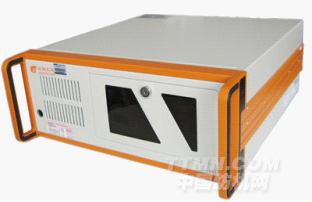

● 控制器：研华(Advantech)工业计算机 ，配置信号处理模块（图4）

● 操作系统：WindowsXP Pro for Emb system Chnsimp

● 显示器：目前是 NEC 17 英寸液晶显示器（图5）

● 打印机：目前是HP LaserJet激光打印机（图6）

● 长丝纱架：（图7）

● 气流调节控制箱（选配）：过滤、干燥压缩空气、精确调节输入流量（图8）

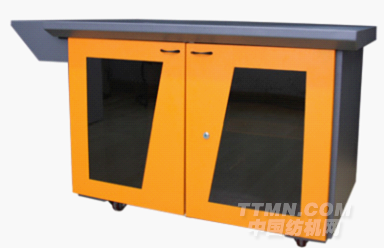

● 条干仪专用工作台（选配）
专为条干检测量身定制，内置独立的工控机格架、废丝收集箱和文件存放空间。高强度铝合金构架、精密钣金冲压，外形美观。外型尺寸（长x宽x高）1140x710x800mm（图9）

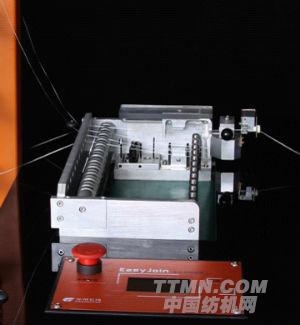

● EasyJoin全自动换纱器（选配）
最大装纱容量12管，自动完成换纱、打结动作，可与苏州长风任意条干仪、毛羽仪器配套对接，实现全自动运行（图10）

图4

图5

图6

图7

图8

图9

图10

2010年江苏省高新技术产品
