一．概要
FU4.2抗污能力强，在由于污赃出现感度异常之前检测能力不会变化。
FU4.2与FU203探纬器不能互换，FU4.2探纬器为黑头。标号627900C.
注：若探纬器被阳光照嗮，应做遮光处理。

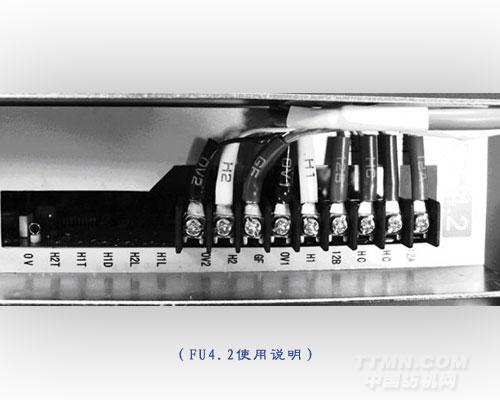

H1,H2探纬线接线图:

其中：12A(红线),HC（绿线）,H1（白线）,OV1（黑线）为H1接线端子。
12B(红线),HC（绿线）,H2（白线）,OV2（黑线）为H2接线端子。GF为公用端子。

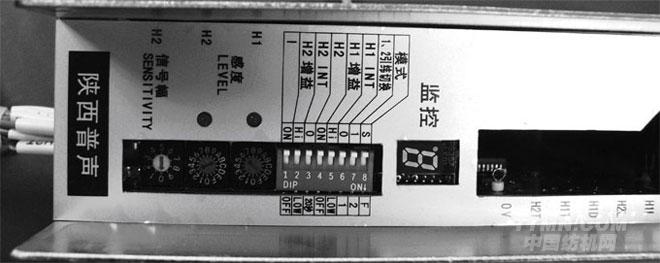

FU4.2电路板感度，模式，监控 实图（下）:

（H1,H2波段开关上方的红灯均为H1,H2的度度指示灯。正常开车状态下H1灯灭，H2灯常亮。）

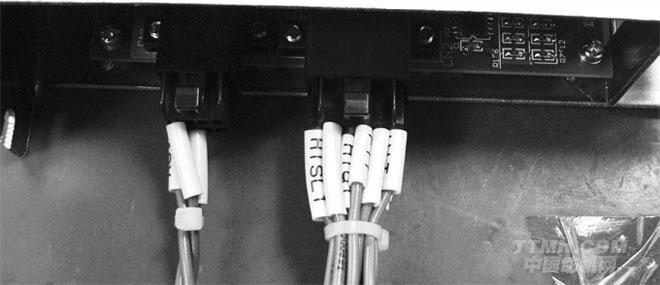

FU4.2电源（CN1），信号(CN2)接线插头图:

左侧CN1接电源。右侧CN2接主板。


二．动作规格设定


FU4.2有8个开关（SW3）和3个旋转式波段开关。请根据实际情况作对应设置。

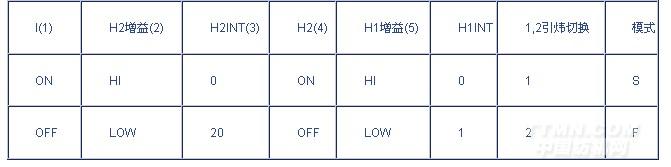

SW3定义如下（一般情况下全在上面档位）：

    模式切换开关：
    S: 纬纱发生吹断时。
    F: 纬纱不会发生吹断时。
    尽管事发生吹断的纬纱，若因细支纱发生误停，要设定为F，这种情况容易看漏。要避免看漏发生。
    1.2引纬切换
    1：1纬引纬不良导致停车。
    2;? 2纬连续引纬不良导致停车。
    H1INT切换开关
    0：织机启动第1纬即进行H1监测。
    1：织机启动第1纬不进行H1监测。
    H1增益切换开关 HI：H1探纬头前面有钢扣或黑金属片时设定。
    LOW: H1探纬头前面有银色金属片时设定。
    H2切换开关
    ON: 使用H2探纬头
    OFF: 不使用H2探纬头
    H2INT切换开关
    0：H1监测和H2监测同时开始。
    20：织机启动20S不进行H2监测。
    H2增益切换开关
    HI：H1探纬头前面有钢扣或黑金属片时设定。
    LOW: H1探纬头前面有银色金属片时设定。
    I切换开关（在模式切换开关为S时有效） ON: 纬纱不会飞回时使用。
    OFF: 纬纱会飞回时使用。（H1设定为OFF时，若H1探纬器前无纬纱，就会使织机停车）
    通常设定为ON.
    在使用伸缩性大的纬纱时，因为飞回发生看漏时要设定为OFF.

三． 敏感度调整方法
不开车时无法正确调整敏感度。请在正常引纬情况下调整。
调整前H1,H2感度（SW4,SW2）都设定为F.

    H1感度的调整
    看着感度调整开关的红灯进行调整。
    a.请确认红灯亮或忽亮忽灭。若安装金属片或是用银色钢扣时尽管设定值为F红灯也不亮。此场合要设定为D.
    b.在忽亮忽灭时，降低刻度3档为C.红灯应灭。
    c.在灯亮时，把开关逆时针向下调，在灯开始忽亮忽灭后再降2档。（红灯熄灭）
    d. 须确认监控是否频繁显示3,4或H，监控频繁显示3或H容易空停。一种情况是纬纱不够稳定，会有空停趋向，若无空停可不用再调整。另一种情况将开关从F档逆时针旋转降至不再显示3或H即为恰当的设定值。
    e. 备注：顺时针转（数字变大）或红灯亮将会趋于看漏趋势。 数字小或等灭有空停趋向。总之H1无论灯亮与否，档位下调至不空停为原则。
    H2感度的调整
    看着感度调整开关的红灯进行调整。
    a.请确认红灯亮或忽亮忽灭。
    b.在灯亮或忽亮忽灭时，把开关逆时针向下调，找灯开始忽亮忽灭档位顺转3档。（红灯灯亮或忽亮忽灭）
    c.须确认监控是否频繁显示3,4或H，监控频繁显示3或H容易空停。一种情况是纬纱不够稳定，会有空停趋向，若无空停可不用再调整。另一种情况将开关从F档逆时针旋转降至不再显示3或H即为恰当的设定值。
    d.备注：顺时针转（数字变大）或红灯亮将会趋于看漏趋势。数字小或灯灭是空停趋势。有些品种会因飞花红灯忽亮忽灭。这种情况下如果空停须调整H2幅度加以改善。
    H2幅度的调整
    a.将标准设定为0因飞花空停。
    b.请逐步顺转档位提升H2刻度调整。
    c.数字变大将趋向于看漏趋势。

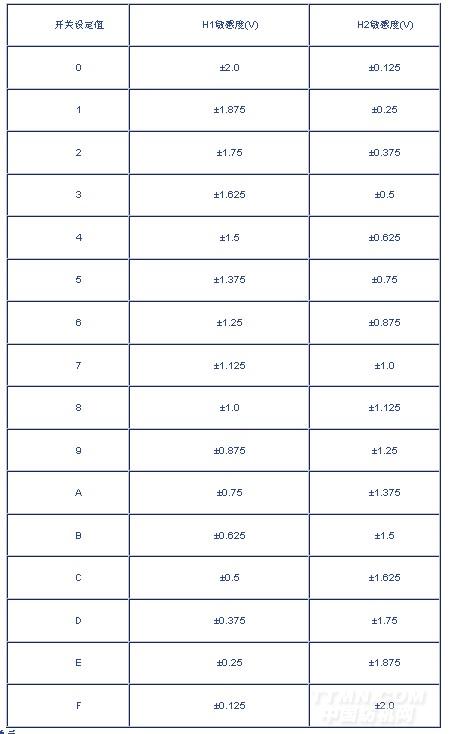

四．敏感度水平表
