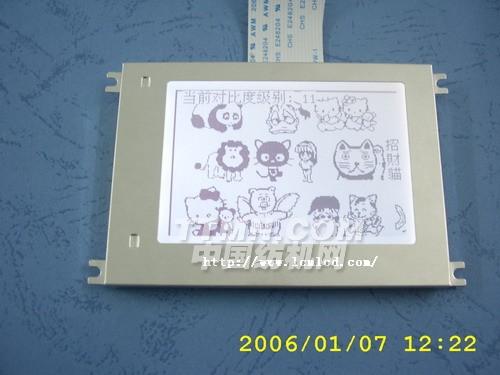

240160CZK 液晶模块

发布时间:2012-12-04

SYT240160CZK------本款产品适用范围学习机、信息机,医疗仪器,机械电子设备等。也可根据客户的特殊要求设计开发;采用RA8822控制器,自带硬体字库,使用方便;控制器RA8822采用的是邦定(COB)芯片,结构紧凑;这款产品现在最新版本配有金属外框,增加了定位孔。
产品型号:SYT240160CZK
点 阵 数:240*160
视域尺寸:64.8x45.8
外型大小:72.8x52.8x8.0
点 大 小:0.23x0.24
玻璃模式:STN灰模半透
控 制 器:RA8822
背光类型:LED白光
工艺形式:TAB NT7701F3 NT7702F4
供电形式:DC3-5V
显示效果:白底蓝字/白底黑字



 以下是  三元液晶科技 生产的部分产品目录:

产品型号      点阵   外形尺寸  显示区域    控制器

SYM320240A  320x240 143.0 x 96.8  104.0 x 79.3    No          本款很少生产

( 兼容5.1寸三星公司UG-32F01 )

SYM320240B  320x240 167.0 x 109.0 122.0 x 92.0  SED1335No   14/18 PIN接口

SYB320240B系列320x240 167.0 x 109.0 122.0 x 92.0  SED1335No   14/18 PIN接口

(不含控制器的14PIN接口完全兼容5.7寸日本Optrex公司 DMF50840DMF50174

可以满足3V或者5V供电)

SYM320240B7  320x240 167.0 x 109.0 122.0 x 92.0  SED1335    18/22/26 PIN接口

(内带ADS7843E触摸控制电路,配进口四线电阻式触摸屏;可以满足3V或者5V供电;

SYM320240B7PCBV1.1完全兼容台湾的DG320240-27N----26PINFFC接口Pitch=1.0mm

SYM320240BZK 320x240 167.0 x 109.0 122.0 x 92.0 硬件汉字库    20 PIN接口

(内含硬件中文字库和触摸控制电路,配进口四线电阻式触摸屏;                    可以满足3V或者5V供电)

SYM320240C1  320x240 139.0 x 100.0 103.0 x 79.0  SED1335No  14/18 PIN接口

SYM320240C2  320x240 139.0 x 120.0 103.0 x 79.0  SED1335No  14/18 PIN接口

(兼容  5.1寸日本Optrex公司 DMF50081

  SYM 320240C有俩版本V1.0LEDV2.0CCFL ;可以满足3V或者5V供电)

SYM320240C3   20x240   139.0x100.0   103.0x 79.0   S1D13700F01    LED3V or 5V

SYM320240CZK 320x240 139.0 x 100.0 103.0 x 79.0  SED1335No   14/18 PIN接口

(内含硬件中文字库、可以满足3V或者5V供电)

SYM320240D  320x240 148.0 x 120.0 120.0 x 92.0  SED1335        2x10 PIN接口

      ( 兼容WG320240C ,2 x 10 pin接口)

SAG-320240F  320x240 167.0 x 109.0 122.0 x 92.0  SED1335  5.7寸,18/24PIN接口

(兼容5.7寸台湾晶采公司 AG-320240系列产品、外形同B款,邦定工艺;

  本公司还可以提供原装台湾晶采液晶屏)

SYT32019T    320x240 166.6 x 109.57 121.0 x  91.6  No Controller    12PIN接口

(兼容5.7 SHARP公司 LM32019T

SYT240320A  240X320    66.5 x 89.5    56.5 x 78.0    No Controller   16级灰阶

(兼容 Epson 公司 E1147

SYT240160A 240x160 122.5 x 93.0  100.0 x 79.0     SED1335      超薄  TAB工艺

SYT240160B 240x160 122.5 x 93.0  100.0 x 79.0     No           超薄  TAB工艺

SYT240160C 240x160  72.8 x 52.8  64.8 x 45.8     No           超薄  TAB工艺

SYT240160CZK 240x160  72.8 x 52.8  64.8 x 45.8  RA8802     内置硬件中文字库

产品型号      点阵   外形尺寸  显示区域      控制器

SYM240128A    240x128 144.0 x 104.0 114.0 x 64.0   T6963C   SAMSUNG贴片

SYM240128AZK  240x128 144.0 x 104.0 114.0 x 64.0 硬件汉字库 SAMSUNG贴片

    (可以满足3V或者5V供电)

SYB240128A    240x128 144.0 x 104.0 114.0 x 64.0   T6963C         COB工艺

SYB240128A3   240x128 144.0 x 104.0 114.0 x 64.0   T6963C         9pin空脚

SYM24064A  240x64  180.0 x 65.0  132.6 x 39.0   LC7981     SAMSUNG 贴片

SYM24064B  240x64  180.0 x 65.0  132.6 x 39.0   T6963C     SAMSUNG 贴片

(兼容日本Optrex公司 DMF5005

SYM24064BZK  240x64 180.0 x 65.0  132.6 x 39.0 硬件汉字库   SAMSUNG贴片

    (可以满足3V或者5V供电)

SYT160160A  160x160  51.9 x 51.9   45.8 x 45.8   No                 TAB工艺

SYM160128A1  160x128 130.0 x 102.0 101.0 x 82.0   T6963C           贴片工艺

(兼容日本Optrex公司 DMF5001NY

SYB19264A   192X64  100.0 x 60.0   84.0 x 31.0   三星S6B0107       COB工艺

SYB19264B  192X64  120.0 x 62.0  104.0 x 39.0  三星S6B0107       COB工艺

SYB19264C    192X64    130.0 x 65.0   104.0 x 39.0   三星S6B0107       COB工艺

SYB19264C1  192X64    130.0 x 65.0   104.0 x 39.0   三星S6B0107       COB工艺

SYB19264D    192X64    113.0 x 71.0   96.0  x 47.0   三星S6B0107       COB工艺

SYB16032A   160x32  122.0 x 44.0   99.0 x 24.0    ST7920硬件汉字库  COB工艺

(外形尺寸兼容字符点阵SYB1602B

SYB16032B   160x32  122.0 x 44.0   99.0 x 24.0   三星S6B0107       COB工艺

SYB12864A  128x64  113.0 x 65.0   73.4 x 38.8   三星S6B0107       COB工艺

SYM12864B   128x64   78.0 x 70.0   62.0 x 44.0   东芝T6963C       SMT工艺

(外形尺寸兼容SYM12864JSYB12864 L

SYB12864B   128x64   78.0 x 70.0   62.0 x 44.0   东芝T6963C       COB工艺

(外形尺寸兼容SYB12864JSYB12864L

SYB12864C   128x64   93.0 x 70.0   70.7 x 38.8   三星S6B0107       COB工艺

(外形尺寸兼容SYB12864 K

SYB12864D2  128x64  75.0 x 52.7    60.0 x 32.5   三星S6B0107       COB工艺

SYB12864I   128x64  54.0 x 50.0     43.5 x 29.0  三星S6B0107      COB工艺

SYB12864J   128x64   78.0 x 70.0     62.0 x 44.0    ST7920硬件汉字库

(外形尺寸兼容SYM12864BSYB12864 L

SYB12864K   128x64   93.0 x 70.0     70.7 x 38.8    ST7920硬件汉字库

(外形尺寸兼容SYB12864 C

SYB12864L   128x64   78.0 x 70.0    62.0 x 44.0   三星S6B0107

(外形尺寸兼容SYM12864BSYB12864J

SYB12864L1   128x64   78.0 x 70.0    62.0 x 44.0   三星S6B0107

(外形尺寸兼容SYM12864BSYB12864J

产品型号      点阵   外形尺寸  显示区域      控制器

SYB12832A  128x32  119.0 x 58.0    91.0 x 31.0    ST7920硬件汉字库

SYB12832AV1.0 128x32  110.0 x 59.4    76.5 x 25.0    三星S6B0107

SYB12232A  122x32   84.0 x 44.0    60.0 x 18.5   SED1520  18 pin2.54排针

SYB12232B  122x32   80.0 x 36.0    60.0 x 18.5   SED1520  18 pin2.54排针

SYB12232C   122x32   98.0 x 60.0     76.0 x 25.2   SED1520  18 pin2.54排针

SYB12232D    122X32    66.6x27.95     55.0x18.0     SED1520  18pin1.0扁平线

SYB12232D1   122X32    66.6x27.95     55.0 x 18.0    SED1520  NO Backlight

SYB12232E    122x32    76.5 x 29.1     60.0 x 18.5     SED1520  NO Backlight

(注意12232点阵的液晶屏分为全屏和分屏)

以下为字符点阵 LCD Module

SYB4004A     40 X 4    190.0 x 54.0    147.0 x 29.5     三星S6A0069

SYB4002A     40 X 2     182.0 x 33.5    154.0 x 15.8    三星S6A0069

SYB2004A     20 X 4     98.0 x 60.0     76.0 x 26.0     三星S6A0069

(兼容日本Optrex公司 DMC204816L

SYB2004B     20 X 4     77.0 x 47.0     60.0 x 22.0     三星S6A0069

SYB2002A     20 X 2     116.0x 37.0      83.0 x 18.3    三星S6A0069

  (兼容日本OPTREXDMC20261-NY-LY

SYB2002B   20 X 2    180.0 x 40.0    149.0 x 23.0       三星S6A0069

SYB1604A   16 X 4    87.0 x 60.0      61.7 x 25.2       三星S6A0069

SYB1602A  16 x 2    80.0 x 36.0     64.5 x  13.8    三星S6A0069

SYB1602B   16 x 2   122.0 x 44.0      99.0 x  24.0      三星S6A0069    大字符

(外形尺寸兼容图形点阵SYB16032A

SYB1602C   16 x 2    84.0 x 44.0       64.0 x  13.8    三星S6A0069

SYB1602D   16 x 2    85.0 x 30.0       65.0 x  16.0    三星S6A0069

SYB602E      16 x 2     53.0 x 20.0       36.0 x  10.0     三星S6A0069

SYB1601A     16 x 1  80.0 x 36.0       64.5 x 13.8    三星S6A0069

SYB1601B     16 x 1  151.0 x 40.0      120.0 x 23.0    三星S6A0069   大字符

SYB0802A     8 x 2    58.0 x 32.0      35.5 x 14.5     三星S6A0069  2x8x2.54  排针

SYB0802B-EL   8 X 2  40.0 x 35.0       30.4 x 14.0    三星S6A0069  2x7x2.54 排针

SYB0802B-LED  8 X 2  40.0 x 35.0      30.4 x 14.0    三星S6A0069   2x7x2.54 排针

SYB0802C1    8 X 2    58.0 x 32.0      35.5 x 14.5    三星S6A0069   2 x 7x1.27排针

SYB0901A     9 X 1    100.0 x 25.0     69.4 x 13.1    三星S6A0069   16x2.54  排针
