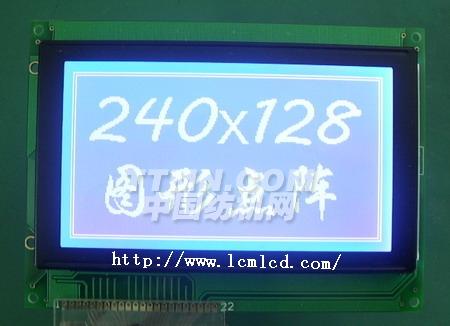

240128AZK 液晶模块
发布时间：2012-12-04
SYM240128AZK------这是一款自带简体字库的图形点阵液晶屏，编程模式简洁方便，为项目开发节约了宝贵的时间和开发成本。配置了内建对比度软件调节电路；提供多组半角字符（ACSⅡ码），粗体字形、行距设定；提供单个字符反白显示和N行反白显示；提供显示屏幕水平卷动和垂直拖动功能；提供简单四级灰度显示；提供中英文对齐或不对齐功能。
产品型号：SYM240128AZK
外形尺寸：144.0x 104 mm
显示区域：114.0x64 mm
点 大 小：0.40x0.40
定位孔尺寸：138.0*97.0
控 制 器：RA8803硬件字库，可以3.3V，5V供电
点 阵 数：240x128
以下是 三元液晶科技 生产的部分产品目录：
产品型号 点阵 外形尺寸 显示区域 控制器 备 注
SYM320240A 320x240 143.0 x 96.8 104.0 x 79.3 No 本款很少生产
( 兼容5.1寸三星公司UG-32F01 )
SYM320240B 320x240 167.0 x 109.0 122.0 x 92.0 SED1335或No 14/18 PIN接口
SYB320240B系列320x240 167.0 x 109.0 122.0 x 92.0 SED1335或No 14/18 PIN接口
（不含控制器的14PIN接口完全兼容5.7寸日本Optrex公司 DMF50840、DMF50174
可以满足3V或者5V供电）
SYM320240B7 320x240 167.0 x 109.0 122.0 x 92.0 SED1335 18/22/26 PIN接口
（内带ADS7843E触摸控制电路，配进口四线电阻式触摸屏；可以满足3V或者5V供电；
SYM320240B7PCBV1.1完全兼容台湾的DG320240-27N----26PIN的FFC接口Pitch=1.0mm）
SYM320240BZK 320x240 167.0 x 109.0 122.0 x 92.0 硬件汉字库 20 PIN接口
（内含硬件中文字库和触摸控制电路，配进口四线电阻式触摸屏； 可以满足3V或者5V供电）
SYM320240C1 320x240 139.0 x 100.0 103.0 x 79.0 SED1335或No 14/18 PIN接口
SYM320240C2 320x240 139.0 x 120.0 103.0 x 79.0 SED1335或No 14/18 PIN接口
（兼容 5.1寸日本Optrex公司 DMF50081；
SYM 320240C有俩版本V1.0：LED；V2.0：CCFL ；可以满足3V或者5V供电）
SYM320240C3 20x240 139.0x100.0 103.0x 79.0 S1D13700F01 LED、3V or 5V
SYM320240CZK 320x240 139.0 x 100.0 103.0 x 79.0 SED1335或No 14/18 PIN接口
（内含硬件中文字库、可以满足3V或者5V供电）
SYM320240D 320x240 148.0 x 120.0 120.0 x 92.0 SED1335 2x10 PIN接口
( 兼容WG320240C ,2 x 10 pin接口)
SAG-320240F 320x240 167.0 x 109.0 122.0 x 92.0 SED1335 5.7寸，18/24PIN接口
（兼容5.7寸台湾晶采公司 AG-320240系列产品、外形同B款，邦定工艺；
本公司还可以提供原装台湾晶采液晶屏）
SYT32019T 320x240 166.6 x 109.57 121.0 x 91.6 No Controller 12PIN接口
（兼容5.7寸 SHARP公司 LM32019T ）
SYT240320A 240X320 66.5 x 89.5 56.5 x 78.0 No Controller 16级灰阶
（兼容 Epson 公司 E1147 ）
SYT240160A 240x160 122.5 x 93.0 100.0 x 79.0 SED1335 超薄 TAB工艺
SYT240160B 240x160 122.5 x 93.0 100.0 x 79.0 No 超薄 TAB工艺
SYT240160C 240x160 72.8 x 52.8 64.8 x 45.8 No 超薄 TAB工艺
SYT240160CZK 240x160 72.8 x 52.8 64.8 x 45.8 RA8802 内置硬件中文字库
产品型号 点阵 外形尺寸 显示区域 控制器 备 注
SYM240128A 240x128 144.0 x 104.0 114.0 x 64.0 T6963C SAMSUNG贴片
SYM240128AZK 240x128 144.0 x 104.0 114.0 x 64.0 硬件汉字库 SAMSUNG贴片
（可以满足3V或者5V供电）
SYB240128A 240x128 144.0 x 104.0 114.0 x 64.0 T6963C COB工艺
SYB240128A3 240x128 144.0 x 104.0 114.0 x 64.0 T6963C 第9pin空脚
SYM24064A 240x64 180.0 x 65.0 132.6 x 39.0 LC7981 SAMSUNG 贴片
SYM24064B 240x64 180.0 x 65.0 132.6 x 39.0 T6963C SAMSUNG 贴片
（兼容日本Optrex公司 DMF5005 ）
SYM24064BZK 240x64 180.0 x 65.0 132.6 x 39.0 硬件汉字库 SAMSUNG贴片
（可以满足3V或者5V供电）
SYT160160A 160x160 51.9 x 51.9 45.8 x 45.8 No TAB工艺
SYM160128A1 160x128 130.0 x 102.0 101.0 x 82.0 T6963C 贴片工艺
（兼容日本Optrex公司 DMF5001NY ）
SYB19264A 192X64 100.0 x 60.0 84.0 x 31.0 三星S6B0107 COB工艺
SYB19264B 192X64 120.0 x 62.0 104.0 x 39.0 三星S6B0107 COB工艺
SYB19264C 192X64 130.0 x 65.0 104.0 x 39.0 三星S6B0107 COB工艺
SYB19264C1 192X64 130.0 x 65.0 104.0 x 39.0 三星S6B0107 COB工艺
SYB19264D 192X64 113.0 x 71.0 96.0 x 47.0 三星S6B0107 COB工艺
SYB16032A 160x32 122.0 x 44.0 99.0 x 24.0 ST7920硬件汉字库 COB工艺
（外形尺寸兼容字符点阵SYB1602B）
SYB16032B 160x32 122.0 x 44.0 99.0 x 24.0 三星S6B0107 COB工艺
SYB12864A 128x64 113.0 x 65.0 73.4 x 38.8 三星S6B0107 COB工艺
SYM12864B 128x64 78.0 x 70.0 62.0 x 44.0 东芝T6963C SMT工艺
（外形尺寸兼容SYM12864J、SYB12864 L）
SYB12864B 128x64 78.0 x 70.0 62.0 x 44.0 东芝T6963C COB工艺
（外形尺寸兼容SYB12864J、SYB12864L）
SYB12864C 128x64 93.0 x 70.0 70.7 x 38.8 三星S6B0107 COB工艺
（外形尺寸兼容SYB12864 K）
SYB12864D2 128x64 75.0 x 52.7 60.0 x 32.5 三星S6B0107 COB工艺
SYB12864I 128x64 54.0 x 50.0 43.5 x 29.0 三星S6B0107 COB工艺
SYB12864J 128x64 78.0 x 70.0 62.0 x 44.0 ST7920硬件汉字库
（外形尺寸兼容SYM12864B、SYB12864 L）
SYB12864K 128x64 93.0 x 70.0 70.7 x 38.8 ST7920硬件汉字库
（外形尺寸兼容SYB12864 C）
SYB12864L 128x64 78.0 x 70.0 62.0 x 44.0 三星S6B0107
（外形尺寸兼容SYM12864B、SYB12864J）
SYB12864L1 128x64 78.0 x 70.0 62.0 x 44.0 三星S6B0107
（外形尺寸兼容SYM12864B、SYB12864J）
产品型号 点阵 外形尺寸 显示区域 控制器 备 注
SYB12832A 128x32 119.0 x 58.0 91.0 x 31.0 ST7920硬件汉字库
SYB12832AV1.0 128x32 110.0 x 59.4 76.5 x 25.0 三星S6B0107
SYB12232A 122x32 84.0 x 44.0 60.0 x 18.5 SED1520 18 pin2.54排针
SYB12232B 122x32 80.0 x 36.0 60.0 x 18.5 SED1520 18 pin2.54排针
SYB12232C 122x32 98.0 x 60.0 76.0 x 25.2 SED1520 18 pin2.54排针
SYB12232D 122X32 66.6x27.95 55.0x18.0 SED1520 18pin1.0扁平线
SYB12232D1 122X32 66.6x27.95 55.0 x 18.0 SED1520 NO Backlight
SYB12232E 122x32 76.5 x 29.1 60.0 x 18.5 SED1520 NO Backlight
（注意12232点阵的液晶屏分为全屏和分屏）
以下为字符点阵 LCD Module
SYB4004A 40 X 4 190.0 x 54.0 147.0 x 29.5 三星S6A0069
SYB4002A 40 X 2 182.0 x 33.5 154.0 x 15.8 三星S6A0069
SYB2004A 20 X 4 98.0 x 60.0 76.0 x 26.0 三星S6A0069
（兼容日本Optrex公司 DMC204816L ）
SYB2004B 20 X 4 77.0 x 47.0 60.0 x 22.0 三星S6A0069
SYB2002A 20 X 2 116.0x 37.0 83.0 x 18.3 三星S6A0069
（兼容日本OPTREX产DMC20261-NY-LY）
SYB2002B 20 X 2 180.0 x 40.0 149.0 x 23.0 三星S6A0069
SYB1604A 16 X 4 87.0 x 60.0 61.7 x 25.2 三星S6A0069
SYB1602A 16 x 2 80.0 x 36.0 64.5 x 13.8 三星S6A0069
SYB1602B 16 x 2 122.0 x 44.0 99.0 x 24.0 三星S6A0069 大字符
（外形尺寸兼容图形点阵SYB16032A）
SYB1602C 16 x 2 84.0 x 44.0 64.0 x 13.8 三星S6A0069
SYB1602D 16 x 2 85.0 x 30.0 65.0 x 16.0 三星S6A0069
SYB602E 16 x 2 53.0 x 20.0 36.0 x 10.0 三星S6A0069
SYB1601A 16 x 1 80.0 x 36.0 64.5 x 13.8 三星S6A0069
SYB1601B 16 x 1 151.0 x 40.0 120.0 x 23.0 三星S6A0069 大字符
SYB0802A 8 x 2 58.0 x 32.0 35.5 x 14.5 三星S6A0069 2x8x2.54 排针
SYB0802B-EL 8 X 2 40.0 x 35.0 30.4 x 14.0 三星S6A0069 2x7x2.54 排针
SYB0802B-LED 8 X 2 40.0 x 35.0 30.4 x 14.0 三星S6A0069 2x7x2.54 排针
SYB0802C1 8 X 2 58.0 x 32.0 35.5 x 14.5 三星S6A0069 2 x 7x1.27排针
SYB0901A 9 X 1 100.0 x 25.0 69.4 x 13.1 三星S6A0069 16x2.54 排针
