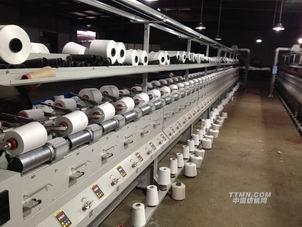

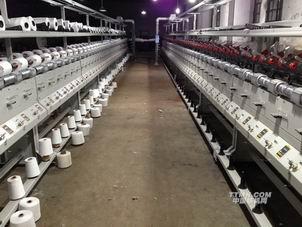

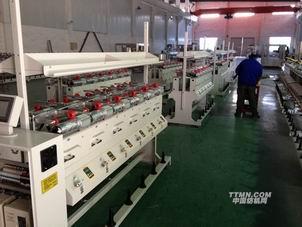

高速松式络筒机TR-DP1201
发布时间：2015-10-21
经久耐用的电子型络筒机，用于生产密度均匀的筒倒筒优质筒子纱。机器的卷绕速度可通过电脑自动控制，最高可达：1000米/分钟。径向防叠装置调控方便，先进的清纱及张力机构并可避免纱线打结，从而获得最佳的络纱并线效果。是棉、麻丝和化学纤维纱线类络筒的理想设备。创新的机械结构更加优化了纱线的走向、使得对纱线的伤害减少到最小。空间节约理念，减少了机器占地面积，从而节约厂房成本，也使空间利用率较传统机型提高30%；压力片式可调张力控制系统，能够实现更大范围的线性张力，更能适应于不同类型的纱线卷绕，从而提供更合理的张力，达到成型好、松软度适宜的纱筒，减少筒染的次品率，提高效率及利润
特点：
经久耐磨的金属心轴支架；
方便开启的纱管托架中心定位结构，便于取下绕好的筒子纱；
纱线出入口有陶瓷保护，可避免因摩擦而影响纱线质量
标准机型：双面排列；每台12锭；可多台串联安装，最大串联数为8台。
Description for TR-DP1201 New Winder
Innovative mechanical structure brings an improvement of the thread path, reduce yarn friction to a minimum. Space saving concept reduces machine footprint and thereby building costs. Also improving the utilization rate of the plant 30% more than the traditional models;
Innovative tension control system, which can achieve more range yarn tension and adapt to different types of yarn winding. Thus achieve a more reasonable tension, a good forming and reasonable soft package. Reduce defective rate of bobbin dyeing, to improve efficiency and profit.
（1） 基本配置
槽筒卷绕系统
纱线防叠装置
单锭可调张力控制系统
单锭电子定长计数器
单锭满卷自停装置
断纱自停装置
慢启动装置
空筒管搁置架
单锭操控板
集成液晶操控板
（2） 选用件
空气自动捻结器
巡回吹吸风系统
机械清纱器
(1) Basic Configuration
1、Grooved drum winding system
2、Anti-ribonning device
3、Precision tension control system
4、Pre-determined length countor
5、Full package stop motion
6、Stop motion
7、Slow-start system
8、Empty tube rack
9、Each spindle with control panel
10、Integrated touchscreen operation control panel
(2) Options
Travelling cleaner
Automatic air splicer
Splicers
主要技术参数Technical data
|
络筒机型号Winder Mod TR-DP1201 |
净尺寸Dimensions mm |
净重Net Weight Kg |
|
12锭（带控制箱）12 heads with controlbox |
2380X840X1275 |
385 |
|
12锭 附件12 heads without control box |
2120X840X1275 |
360 |
|
技术特点Technical Characterisstics |
TR-DP1201 |
|
|
槽筒Grooved drum |
O/D82MM,节距2.5，对称型（0°） O/D82MM |
|
|
成型筒子Take up |
圆柱型，双锥型或圆锥型3°30",4°20" cylindrical tubes,bicopress or conical 3°30",4°20" |
|
|
自动定长Automaticmeter |
根据成品件，电子设定卷绕长度Computer control |
|
|
配置Configuration |
每节12锭12heads/section |
|
|
组合Composition Motorization |
最大9节连成一台共108锭Max:9sections/set(108 heads) |
|
|
驱动方式motorization |
每锭配一台同轴三相交流马达 1coaxial 3phased AC motor per head |
|
|
最高速度Max.speed |
1200米/分钟 单面可独立设置 1200m/min each side can be set separately for wending |
|
|
导纱动程Traverse |
标准配置147MM 6" |
|
|
纱线探测器 Yarn detector |
带光学传感器by optical sensor |
|
|
筒纱最大直径Max.Package |
250mm |
|
|
启动/停止Start/stop |
薄模开关及电脑设定by film switch computer setting |
|
|
径向防叠装置Radoal anti patterning system |
电脑控制径向防叠参数The anti patterning parameter is coatrolled by computer |
|
|
往复吹吸清洁器（选配）Reciporcation blowing sucking cleaner |
1100w（清洁器功率） |
|
|
消耗功率Absorbed power |
100W/锭（最高速度），加清洁器电机功率 |
|
|
电源Power supply |
三相400V±10%，50/60Hz Three-phased 400V±10%，50/60Hz |
|
|
可根据用户要求加配座车，自动打结器以及电子清纱器等附件The accessories of travelling seat,automatic knotter and electronic yarn clearer etc.
|
||
