    我公司清梳联生产线上配置的FA211B型梳棉机于1996年投人生产，此设备采用了PLC、变频调速、自调匀整等电气控制技术，生产效率高，棉条质量好。但是在设备正常运行不久，我们发现其锡林电机极易烧坏，一年之中电机损坏率竟达20％，严重影响了企业的生产，大大增加了机物料消耗，因此，有必要针对这一现象进行原因分析和合理的技术改造。
1   锡林主电机易烧毁的原因
    FA211B型梳棉机的锡林主电机保护采用了钮扣式双金属片温度继电器作为电机的过热保护。它将温度继电器埋设于电机定子绕组的端部，当电机本身出现过电流引起温度升高，或其他原因引起电机温度升高时，温度继电器的常闭触头断开，通过PLC程序控制锡林主电机停止工作，达到保护电机的目的。但是，当锡林电机刚启动或出现锡林塞花以及电机皮带盘松动与电机壳摩擦时，常常造成温度继电器的频繁动作，特别是设备运行半年后，温度继电器由于动作累计次数的增多，双金属片老化，温度循环稳定性变差，返回温度曲线发生了变化，造成电机在过热时无法可靠动作，电机很容易烧毁。另外，该温度继电器埋置于电机定子绕组的前端，很难在故障状态下及时、准确地反映出温度上升的情况，造成动作滞后，常常是电机绕组绝缘已在高温下严重受损而温度继电器仍未有效动作，另一方面，在日常电气设备检修工作中，很难及时发现和准确判断已失效的温度继电器，即使发现，也因为温度继电器固定在浸了绝缘漆的定子绕组中，不易更换，给维修工作带来很大的困难。
2   改进措施

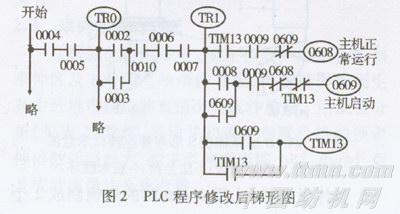

    针对上述原因，我们对锡林主电机控制线路进行了改造，改进后的电路图及修改后的PLC程序见图1和图2。

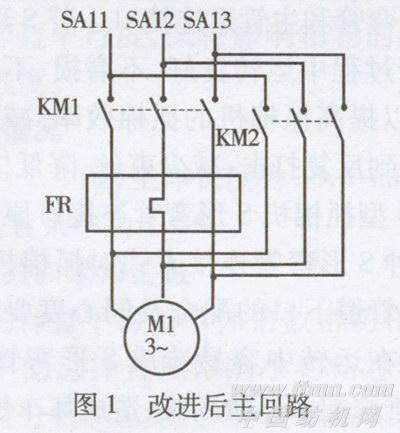

    图1中，M1为主电机FX32M24，5．5 kW，11．05 A；KM2为主机启动接触器；KMl为主机正常运行接触器；FR为西门子热继电器，3UA5400-2A，10A~16A，整定值11．60A。

    具体措施如下：(1)在锡林电机主回路上加装西门子带断相保护的热继电器，并将热继电器的常闭触头接至PLC原来的温度继电器的0010输入点，以实现对电机因电气或机械原因等引起过电流(过载、断相)故障进行有效的保护。另外，依据锡林电机的容量和过载特性曲线以及西门子热继电器的保护特性曲线，要求热继电器动作时间小于电机过载电流维持时间，通过对在线电机的反复试验，我们将热继电器的整定电流倍数确定为1．05倍，即将热继电器的整定值确定为11．6A，保证了热继电器在各种故障状态下的可靠动作，有效地保护了电机。(2)为了防止在锡林电机刚启动时热继电器的反时限特性产生的误动作，我们对PLC程序进行了必要的修改和添加。通过试验我们发现，只有在锡林电机启动12s后，电机电流才能降到额定值，即11．05 A。因此，我们在PLC程序中增加了启动延时电路，在电机启动12 s后，热继电器才允许投入工作，以保证设备的正常和安全运行。
3   改进效果
    由图1、图2可见，当锡林主电机在故障状态运行日寸，电机绕组电流上升，热继电器动作，热继电器常闭触点断开PLC的0010输入点信号，从而关闭PLC相应的输出，锡林主电机接触器因线圈断电而释放，停止主电机的电源供应，保证主电机及时停止运转，有效地保护主电机。
    5年多的设备运行情况表明，我们对FA211B型梳棉机的锡林主电机电路的改进是成功的，效果较好，并且改造简单方便，费用较低，通过统计，锡林主电机的年损坏率降低到现在的0．5％，在原来的基础上下降了97．5％，切实有效地保证了生产的正常进行。
