湖北省荆门市众和纺织有限公司 李忠贵

    SXFl348型并卷机牵伸部位装有自停机构。当罗拉或胶辊缠花时，将胶辊抬高后与牵伸上罩壳内的左、右自停板(SXFl348-1101、1102)和自停螺钉(SXFl348-1103)发生接触，电路导通，自停机构发出停车指令，并卷机停车，并在TP04液晶显示屏上显示出"牵伸绕花"故障。牵伸上罩壳是靠固定在自身上绝缘板(SXFl348-1141)和支撑板(SXFl348-1142)支撑在前罗拉轴承座(SXFl348-1191)上，在生产过程中因操作不当经常造成支撑板断裂后导致牵伸上罩壳下降，使得牵伸上罩壳内左、右自停板和自停螺钉与胶辊轴承座接触停车。针对这一故障，我们对支撑板和绝缘板进行改造。
  具体改造方法如下：

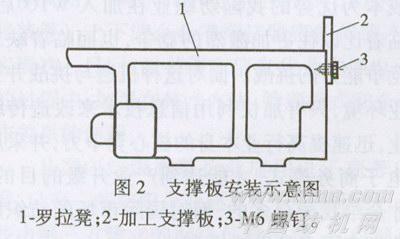

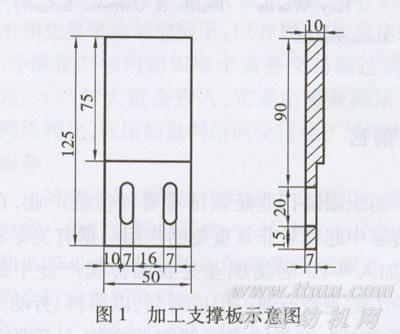

  (1)取消原牵伸上罩壳内的绝缘板与支撑板。(2)按图1加工新的支撑板，其材料为绝缘层压板。(3)在罗拉凳(SXFl348-1218)的前侧面距上端面25 mm处加工两个M6螺孔，将新加工的支撑板固定在罗拉凳上，具体位置见图2。在安装时，牵伸部位罗拉和胶辊间必须在有原料时，将左、右自停板和自停螺钉调节与前、后胶辊轴承座(SXFl348-1121)和加压座(SXFl348-1140)之间距离为1．5 mm。

    经过一段时间的使用证明，新加工的支撑板结实耐用，再未出现过因支撑板断裂后误认为是牵伸绕花故障的现象。生产效率提高，得到值车工和设备维修人员的肯定。
