马金良，王选民，陆锦奎 海盐广大纺织有限责任公司 现代纺织技术
RSB-D30C并条机是从国外引进的高速全自动方纱设备，可随意选配邵氏73—83。的胶辊，该种胶辊属铝衬结构不处理系列，性能优良，但随机进口价格昂贵，使用成本相对较大。我们探索用自制国产皮辊以替代进口，取得较好效果。
1 胶管的选择及胶辊的制作
要制作品质优良的胶辊，丁氰胶管的配置至关重要。借鉴NFR-W999不处理胶管(邵氏72。)在PX2精梳机上成功应用的经验，将该胶管用于D30C并条机上。该胶管胶料质地均匀、抗绕、耐磨、耐老化、回弹性佳，亦属不处理系列；芯轴据测绘图纸，由罗拉制造企业定制；胶辊采用直接包胶硫化，达到随机进口胶辊无套差制作工艺水平。由于减去了铝衬层，增加了胶辊的有效包覆厚度，对棉条条千更有利；胶辊采用80粒大气孔砂轮进行4个往复精磨，磨砺后胶辊表面细腻、滑爽、无杂质和粉点，表面粗糙度达到不处理直接上车使用条件。
2 胶辊应用情况
2002年8月开始投人试用，先后纺制精梳纱、普梳纱，原料涉及进口长绒棉、新疆长绒棉以及天丝、莫代尔的纯纺和混纺。整个生产过程中在其涌头、绕辊的频率方面和随机胶辊相比无明显差异，处于同一水平，机台运转情况正常。
该批胶辊在棉条输出速度为500m／min，工作时间相同的情况下，状态变异对比见表1。

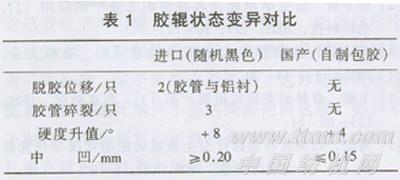

表1 胶辊状态变异对比
胶辊的磨砺周期：国产自制胶辊的耐磨性能差于进口胶辊，运行一阶段后表面呈现毛糙状，抗绕性能下降，需采取回磨解决。实践情况来看，随机进口胶辊回磨周期可以达一年以上，国产自制胶辊在使用8个月时应该进行回磨，如果原料(纤维)条件差时，回磨周期可适当控制在6个月左右为好。
3 质量对比
熟条质量对比见表2。

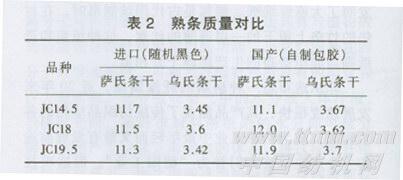

表2 熟条质量对比
在前述熟条质量的情况下，在同类细纱机型，同纺纱工艺、同细纱胶辊的条件下，成纱质量对比见表3

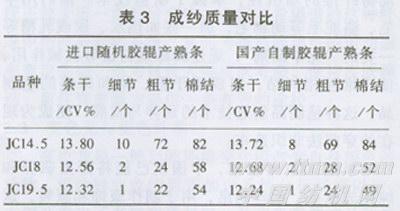

表3 成纱质量对比
由表3可见，在同等条件下，自制胶辊的熟条和细纱成纱质量，与进口胶辊的最终成纱质量未见明显差异，而自制胶辊价格仅为进口的五分之一。
