陈新祥，余桂莲 湖北美特邦纺织实业有限公司 现代纺织技术

     由于PVA退浆废液不易降解而对自然环境造成严重的污染，使西方国家已经开始明文禁止使用PVA上浆的纺织品进口。为此我公司在涤棉高密织物上使用德国伊埃斯公司生产的E19、KT及YL等新型浆料，来部分取代PVA。现将E19、KT及YL等新型浆料在涤棉高密品种上的应用情况介绍
1  浆料性能及理化指标
1．1  E19酯化变性淀粉

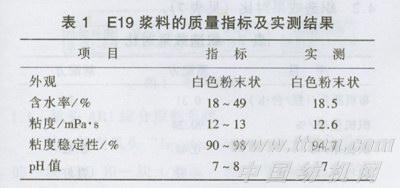

    E19是一种改性酯化淀粉，是转基因马铃薯淀粉的衍生物，其质量指标及实测结果见表1。它适合疏水性纤维的上浆，可以部分或全部替代PVA浆料。


    E19直链淀粉与支链淀粉有较大的差别，其支链淀粉由普通淀粉的75％上升到90％。因而E19淀粉粘度低、溶解性和粘度的热稳定性好，可以增加浆液的渗透，提高毛羽的贴伏，易分绞使浆膜完整从而减少二次毛羽的产生。
    用E19上浆的织物不用淀粉酶直接水洗就可以退浆，因而是一种优良的环保型浆料。
 1．2  KT浆料

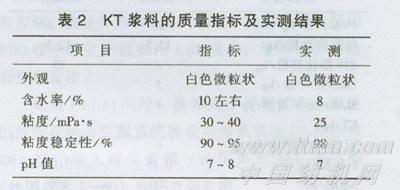

    KT是一种合成的复合型丙烯类浆料，具有优良的成膜性能，浆膜的强度适中而柔软，弹性好且耐磨，对天然纤维、合成纤维具有极高的粘附性。其质量指标及实测结果见表2。


    KT易溶于水，与淀粉、PVA的混溶性好。浆液长时间不分层，冷凝时不结浆皮，可以极大减少浆斑疵点的产生。

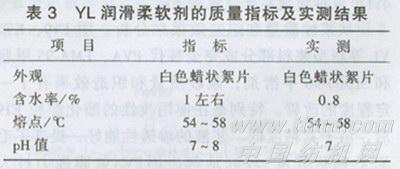

1．3  YL润滑柔软剂(见表3)


    YL是由动、植物油经氢化精炼而成的一种高效润滑柔软剂，具有乳化分散均匀浆液的作用。YL润滑柔软剂可有效地降低浆纱的摩擦系数，具有抗静电和增塑性，并有抑制泡沫的作用。它既司与其它浆料调合使用，也可以单独作后上蜡使用。
2  浆料配方优选及浆液的调制
2．1  浆料配方的优选

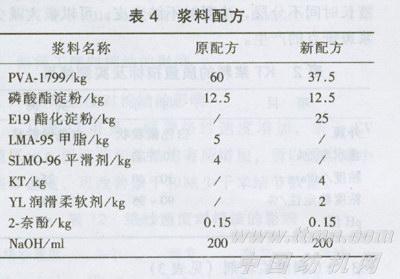

      我公司在ZA2091-190型喷气织机上开发数十种涤棉细支高密织物，其中以T／CJl3 X 13tex X522．7X283根／10cm  160cm为长年生产品种之一。过去涤棉品种上浆主要采用以PVA为主，辅之以磷酸酯变性淀粉的浆料配方，实践证明是较为成熟的上浆工艺。但为了更好地适应"人世"要求，改用德国伊埃斯公司生产的改性酯化淀粉E19部分替代PVA，同时以KT、YL浆料替代LMA-95甲脂、SLM0-96平滑剂。结果浆纱质量和织造效果提高显著，上浆后的纱身光滑、浆膜柔软、并绞头及浆斑疵点明显减少。具体浆料配方见表4。


2．2  浆液的凋制
    在高压桶内放人冷水500kg，开动搅拌器，慢慢加入PVA37．5kg，搅拌15min后升温加入磷酸酯淀粉12．5kg、KT4kg和YL润滑剂2kg。开汽升温至60℃，闷煮30min后加入2-奈酚和烧碱溶液，再升温至90-95℃。保温1．5h后再加入水调整桶内体积，定浓、pH值，焖浆待用。
 3  浆纱工艺配置

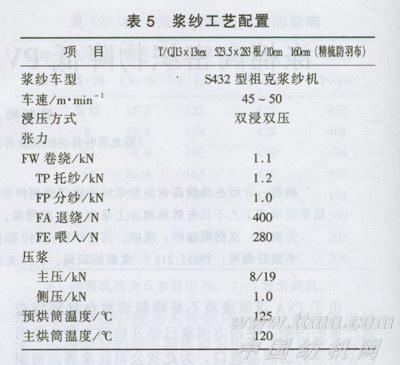

浆纱工艺配置参见表5。


4 浆纱质量及织造效果对比分析

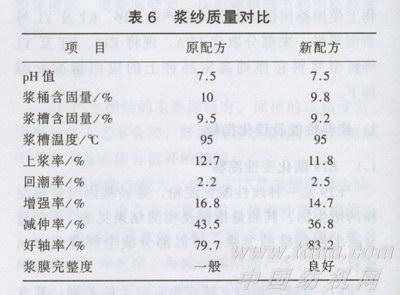

4．1  浆纱质量对比(见表6)


    从浆纱质量和织造效果来分析，用E19、KT、YL等新型浆料部分或完全替代PVA、LMA-95甲脂和SLMO-96平滑剂，浆纱质量和织造效果有了一定程度的改善。特别是在使用改性的酯化淀粉E19后，由于其粘度低、浆液的渗透性能好，提高了毛羽的贴伏程度，较好地解决因PVA浆膜强力过大而造成干分绞时产生的二次毛羽多、并绞头多、布机开口不清等问题。从表7中也可以看到，在使用E19、KT和YL等浆料后，浆纱的织造效率提高了2．76％，布机断头和织疵率分别下降0．03根／台·h和0．06％，浆膜的完整度和布机开口清晰度都有了明显的改善。

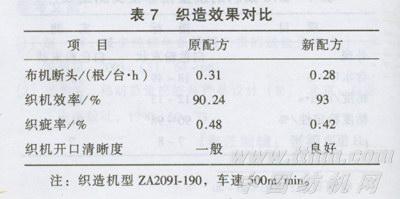

4．2  织造效果对比(见表7)
