熊涛 孔宪国（湖北省汉川3509工厂）

    我厂于2001年购进Autocoro312型转杯纺纱机，该机单锭喂棉罗拉普遍存在寿命短的问题。Autocoro312型转杯纺纱机单锭喂棉罗拉均采用一体化设计，除了电磁离合塑料齿轮能方便地拆卸更换外，其内部构件的拆卸维修十分困难，如果内部轴承、线圈失效，只能成套更换，造成零件采购费用高昂及配件浪费。为此，我们经反复试验，设计出单锭喂棉罗拉专用拆卸工具。
    单锭喂棉罗拉难以拆卸主要在于罗拉头与轴杆系过盈配合，罗拉头短小难以握持，夹持不当易造成损伤，难以在保证机件完好的同时将两者顺利分离。我们借鉴普通两爪齿轮拆卸器的原理，改装制作出Autocoro288型、Autocoro312型转杯纺纱机单锭喂棉罗拉专用拆卸工具。
    (1)将原拆卸器钢制丝杆头端车削至D 6．5mm，车削部分长度为45 mm。

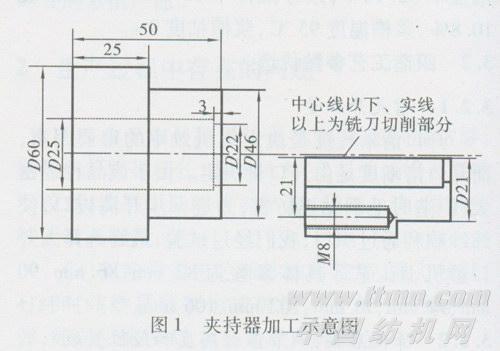

    (2)采用45″钢车制一对空心半圆筒柱形的罗拉头夹持器(见图1)，夹持器下部3 mm厚的凸缘刚好能钩住罗拉头颈部与轴承壳体间的空隙，紧密地夹持罗拉头。上部圆柱筒边缘打孔，改M8螺孔。
    (3)制作拆卸器横臂，将原件横臂两端开槽，中部安装丝杆作施力顶杆。两端用M8×70 mm的螺栓将成对夹持器装配到开槽横臂上，即取代原拆卸装置上的两爪。
    (4)使用时将喂棉罗拉上用于接头机传动的圆锥尼龙齿去掉，将成对夹持器合上夹住罗拉头，注意夹持器下部要钩住罗拉头颈，拆卸器丝杆头端插入罗拉头内顶住中间轴杆，然后将夹持器夹紧在钳台上，旋动丝杆施压，必要时可锤击丝杆顶端至罗拉头与轴杆分离。

    采用该专用工具可拆卸喂棉罗拉，对其进行维修，从而减少了机件消耗，节约了开支。
