于湖生 迟德玲 刘逸新（青岛大学纺织服装学院）

    对Lyocell针织物进行初次原纤化处理，利用相关仪器测定了处理前后针织物的有关舒适性能指标，评价了初次原纤化处理后Lyocell针织物舒适性的变化。
    Lyocell纤维是一种新型的绿色环保型纤维素纤维．用途广泛。普通Lyocell纤维具有原纤化的特性．此特性对于制作某些起绒织物非常有利，但原纤化后对Lyocell针织物舒适性能的影响还未有人进行系统的研究。本文就是通过对Lyocell针织物进行初次原纤化处理．测定其舒适性能的变化，从而评价初次原纤化处理对Lyocell针织物各项舒适性的影响。
1  Lvotell针织物舒适性能的测试
1．1  试样准备
    纱线：青岛国棉六厂生产的18．2 tex Lyocell针织纱。
    针织机规格Z211型棉毛机．机号E为21针／25．4 mm，筒径为406．4mm(16英寸)，路数为16。
    试样的预处理：将织好的Lyocell毛坯布(双罗纹组织)预洗后分成A、B两部分，A为不经过初次原纤化处理的针织物．以下简称A织物：B为经过初次原纤化处理的针织物，以下简称B织物。
    预处理后针织物规格：横密为68列／5 cm，纵密为65行／5cm，重量为206 g／m2。
1．2原纤化处理
    使用型号为YG 701N型全自动缩水率机，常温(水温约26″C)洗涤，洗涤时间为30 min，浴比1：30，洗涤剂2 g／L。进行上述洗涤程序10次(参考JIS L0217 103方法)。在显微镜下观察取白织物表面的纤维，可以看到许多劈裂的原纤。
1．3织物舒适性能的测试

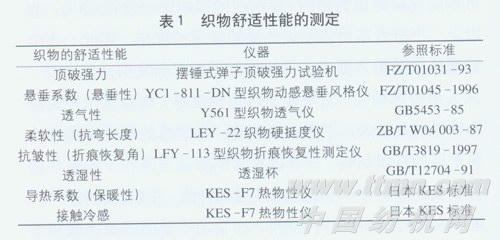

    织物被测试的舒适性能指标、测试仪器及参照标准见表1。

2结果与讨论
2．1  结果

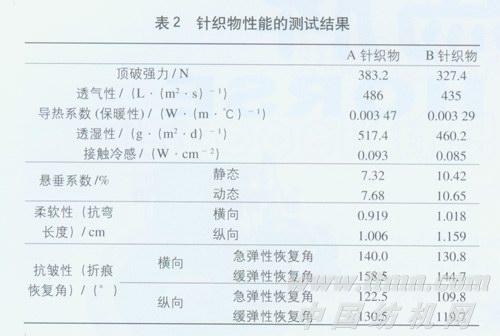

    经过初次原纤化处理和未经处理织物的舒适性能的测试结果列于表2。
2．2讨论
2．2．1顶破强度
    从表2中可以看出，原纤化处理后的织物顶破强度明显小于处理前的。由于处理过程中纤维的微细结构发生了改变(部分原纤劈裂)，织物中纱线的毛羽增加．纤维的强力乃至纱线的强力都有一定的降低，因而顶破强度下降。
2．2．2悬垂性、抗皱性和柔软性
    从表2中可以看出，不管是静态悬垂性的比较，还是动态的比较，经过原纤化处理的织物都比没有经过处理的要差：处理后的织物抗弯长度比未处理的大．也就是织物变硬了：从表2中还可以看出，无论纵向还是横向．经过原纤化处理的织物急弹性恢复角和缓弹性恢复角都小于没有经过处理的。上述性能的变化是因为原纤化处理后．纤维劈裂出许多原纤．织物表面纱线的毛羽也增多、织物表面变得粗糙，纤维与纤维、纱线与纱线间的摩擦阻力增大，织物不易发生变形．但一旦在外力作用下发生变形又不易恢复．所以，处理后织物的悬垂性变差．织物硬度增加．折痕恢复角降低．即织物抗皱性变差。
2．2.3透气性和透湿性
    从表2中数据可知．处理前织物的透气量要大于处理后织物的透气量．即处理前织物的透气性要好于处理后的织物：在相同条件下，处理前织物透过的水汽量要大于处理后的的水汽量，即处理前织物的透湿性要好于处理后的织物。
    这是因为，处理前织物中纱线毛羽较少．纱线比较光洁，纤维未原纤化，而且织物中的纱线及纤维间空隙数量较多．空隙相对来说较大，当空气或水汽透过织物时．织物对空气或水汽的阻力较小；相反．处理后的织物．由于原纤化，纤维表面出现“分叉”．导致纤维与纤维间的空隙相对减少．再加上织物表面毛羽增多，致使织物对通过的空气或水汽的阻力增加。因此，处理前织物的透气性和透湿性要好于处理后的织物。
2.2．4导热性
    由表2中数据可知处理后的织物的导热系数值微小于处理前的织物。处理前的纤维排列比较规则，纱线光洁．纱线毛羽较少，因此织物能握持的静止空气较少，而处理后的织物的毛羽增多，再加上部分纤维的原纤化．握持的静止空气多一些．因此．处理后针织物的导热系数略小于处理前的针织物．即保暖性略好。
2．2．5接触冷感
    由表2中数据可知，处理后的织物的接触冷感值要小于处理前的织物．即处理前的织物的接触冷感强烈。处理前的织物比较光滑．表面“原纤”和毛羽少，与皮肤接触面积较大，而大接触面的光滑织物单位时间吸收热量多，再由于处理前的织物的导热系数也略大，所以处理前的接触冷感比处理后的接触冷感强烈。
3结论
    1)初次原纤化处理后，Lyocell针织物的保暖性和接触冷感得到了一定程度的改善。
    2)初次原纤化处理后．Lyocell针织物的顶破强力、悬垂性、透气性、透湿性、抗皱性、柔软性等都不同程度地变差。
