雷震（浙江省杭州一棉有限公司）

PAT-A型
    故障一：接通电源，屏幕显示540，油压不足，电机不能启动。
    措施：用压缩空气清洁并最终更换接触器辅助触头。
    分析：辅助触头61、62号端子常闭触点为电机启动反馈，若不通，电脑以为电机已启动，而此时电机并未启动，油泵不能动作，造成油压继电器不通，于是显示540。PWRPS板上K1继电器不动作，主电机接触器线圈回路不通，电机不能启动。
    故障二：接通电源，电机不能启动。
    措施：按下启动按钮，检查接触器是否动作，检查显示屏是否有警示信息，检查接触器线圈回路。

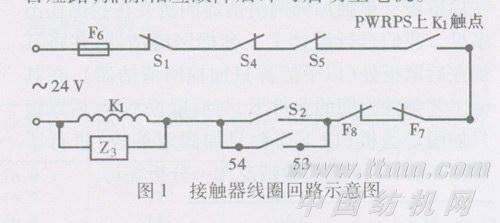

    分析：接触器线圈回路如图1所示，S1、S4、S5为急停按钮，F6为保险丝，F2、F8为热继电器，S2为启动按钮，K1为接触器线圈。54、53为接触器辅助触头常开触点，用于自锁，如果显示屏有警示信息，则CPU关掉主电机，PWRPs板上K1继电器触点不通，排除警示故障才能启动电机。如果无警示信息，接触器不动作，则按图1所示查接触器线圈回路，看交流24 V保险丝是否熔断、急停按钮与继电器常闭触点是否断开、接触器线圈是否短路，排除相应故障后即可启动主电机。
