浙江杭州中汇棉纺织有限公司 顾柏芳，浙江慈溪福山纸业橡塑有限公司 叶国奋 王荷芬 浙江胶辊胶圈通讯

    随着现代社会的科学技术进步和人民生活水平的不断提高，对纺织品的外观质量和内在质量都提出了更高的要求，从而对纱线质量指标更趋于苛求。面对激烈的市场竞争体制和棉纺织企业的需要，国内众多的纺织橡胶企业都在不断地研究开发高科技含量和优质的表面不处理胶辊投放市场，来缩小同美国、瑞士同类名牌产品在弹性，耐磨性、抗绕性，适纺性及稳定性方面的差距。
    浙江慈溪福山纸业橡塑有限公司，针对国内外同类产品差距及利弊关系，结合棉纺织企业进一步改善与提高纱线整体质量水平的要求和急需。引进了高新技术，通过对“人、机、料、检、环”的严格生产管理，于二00二四季度研究开发成功“福牌”986型系列铝衬套微套差(O．08mm)表面不处理胶辊投放市场，通过浙江、上海、山东、江苏、河北、湖北等地棉纺织企业的广泛使用及测试，取得了良好效果。通过在杭州中汇棉纺织股份有限公司近半年来的使用测试对比，其各项质量指标及抗绕性、适纺性、稳定性、耐磨性和开冷车等方面均能同美国生产的J463型铝衬套微套差表面不处理胶辊比美。
    一、“福牌”986—60型铝衬套表面不处理胶辊具有优良的抗缠绕性能：
    从棉纺企业前纺和细纱车间的生产运转中观察中得知。产生胶辊缠绕的主要因素是：(1)胶辊加压过重，车速过高，表面摩擦系数过大而导致丁腈胶辊表面发热而产生静电对纤维的吸附作用；(2)棉纤维所具有的棉蜡、脂肪与糖份及化纤合成纤维油剂混合物析出同胶辊配方中的不同类型物质析出产生胶辊缠绕；(3)胶辊精磨不良。表面粗糙度大，导致胶辊运行中粘带纤维缠绕：(4)胶辊配方与操作中的不良，导致胶辊吸放湿性能差而产生缠绕；(5)车间温湿度波动大及胶辊表面损伤等所引起的绕花。
   针对以上产生缠花的因素，慈溪福山纸业橡塑有限公司采用导电性能好的极性进口橡胶，在增塑剂，表面活性剂，填充剂(分散性、抗污染性)等方面优先考虑防静电积聚纤维的作用进行先进的，严格无误的配方和操作提高胶辊内在质量达标为基础：并采用优质的铝合金衬管，有利于胶辊表面所产生静电的迅速逸散,增强了抗静电和抗缠绕的能力。使之有利于正常生产，改善成纱质量，减轻挡车工负担之目的。
   我们中汇棉纺织有限公司的各级领导和科技人员，以科学与求实的态度和严谨的工作作风对待试验工作。通过"福牌"986-60型铝衬套表面不处理胶辊在细纱车间几个月连续不断上车运行观察测试，并在同等条件下与美国名牌产品J463铝衬套表面不处理胶辊认真对比，走访挡车工和落纱工与现场观察：特别是落纱后尘头完全不绕胶辊。其抗绕性(包括开冷车)真正达到了表面不处理胶辊的要求，从而优于J463铝衬套表面不处理胶辊。
   "福牌"986-60型及美国J463型铝衬套表面不处理胶辊的空绕测试情况：
   测试条件：(1)清除吸棉风箱中的回花：(2)拿掉车中20枚锭的上绒辊：(3)打断这20根细纱头，观测30分钟胶辊的绕花情况；(4)同等条件进行两种表面不处理胶辊的断头空绕测定；(5)车间温湿度状况；干温29．5℃，湿温：3．5℃，相对湿度53％。
   二、"福牌"986---60型铝衬套表面不处理

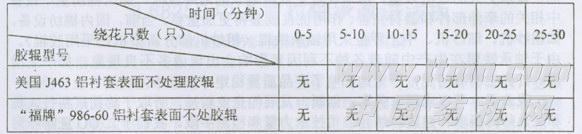

表一：两种胶辊空绕测试情况对比
  注：机型FA506型细纱机，车号14#
   胶辊的成纱质量测试比较：
   生产实践证明，在保证胶辊的优良弹性和耐磨性，不导致胶辊过早地发生蠕变和滞后现象，铝衬套微套差(O．08mm)胶辊最为理想，是胶辊的发展方向。
   而表面不处理胶辊具有弹性优，表面硬度升值小而耐磨，变形小，表面磨擦系数增大(对表面处理的胶辊而言)，致使胶辊对纤维的握持控制力增强，有利于控制纤维在牵伸过程中的有序运动及改善成纱质量，保持其良好的稳定性(但管理必须严格)。
 ．我们杭州中汇棉纺织有限公司，通过几个月的上车跟踪测试观察，在同锭、同粗纱、同胶辊直径及相同的温湿度条件下对两类胶辊上车开纺时，对成纱质量进行了认真和实事求是的比较。

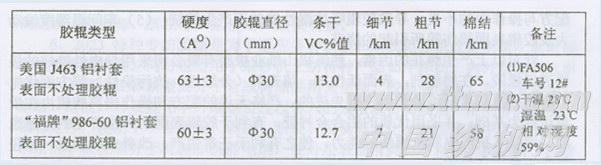

表2：两种类型胶辊开纺的成纱质量比较    所纺品种    JC40s

三、结论：
    浙江慈溪福山纸业橡塑有限公司研制开发成功的“福牌”986-60型铝衬套微套差表面不处理胶辊，在本公司细纱车间上车试纺几个月来，针对抗绕性能和成纱质量稳定性的跟踪观察比较，其弹性优良，耐磨性好，变形小，抗绕性能好，适纺性强，成纱质量好而稳定，适纺纯棉中高支品种。该胶辊内在质量可信，在全国各地棉纺企业使用后受到好评，可同国外先进品牌相比美。我们将共同努力，精益求精、研究开发更多的优质产品投放市场，造福于纺织企业和本纺织橡胶公司，使我们共同获得“双赢”的有利局面。
