摘 要：在描述精密珩磨加工原理的基础上，对基于中达机电技术的卧式精密珩磨机自动化解决方案进行分析论证和总体设计。
关键字：伺服系统 HMI PLC
1 引言
在金属等材料切削成型加工领域，珩磨加工属于精加工后期的精整加工，其目的是为了获得更小的表面粗糙度，并稍微提高精度。珩磨用刃形和刃数都不固定的磨具或磨料进行微小加工余量切削的方法。
2工艺原理
珩磨用镶嵌在珩磨头上的油石（又称珩磨条）对精加工表面进行的精整加工，又称镗磨。珩磨主要应用在对孔的加工, 但根据需要有时也用珩磨来加工外圆, 平面, 锥形孔和非圆孔(例如转子发动机的非圆孔珩磨）。珩磨加工不一定要对所有的孔有珩前要求, 此外珩磨需要根据加工要求, 要能改善尺寸精度，形状精度, 表面精度，甚至位置精度。
几乎所有在工业领域应用的工艺材料都可以用珩磨加工。根据不同的工件材料选择相应的切削砂条，使得珩磨可对硬质处理和未硬质处理的钢，铸铁，青铜，轻金属，粉末合金及镀铬或者其它镀层的金属进行加工。加工的尺寸范围为直径1－2000 mm，长度至24米的工件。 珩磨的应用范围已扩展到了整个金属加工工业领域。主要的应用领域为：汽车工业，刀具及机床加工工业，液压及气压器件生产以及航空航天领域。除此之外在空气压缩机和电机的生产制造中珩磨加工也得到了广泛应用。
3 方案设计

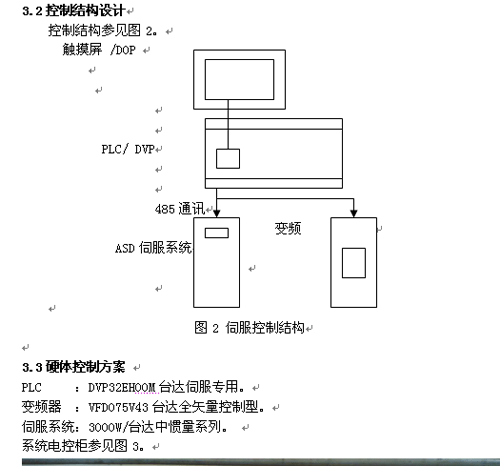

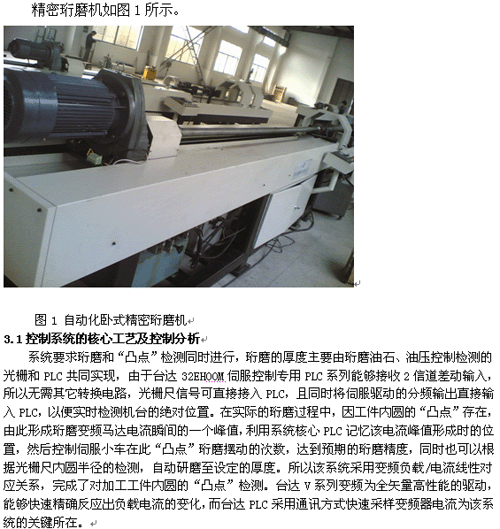

由中达电通公司开发的卧式精密珩磨机，具有较高的工作效率和工作性能，该系统不但精确珩磨工件内圆，而且能够精确检测工件内圆的“凸点”，加工效率也远远超过内圆磨床。基于中达机电技术的自动化卧式

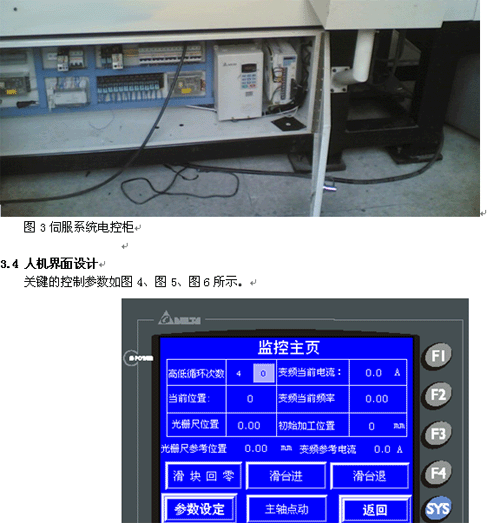

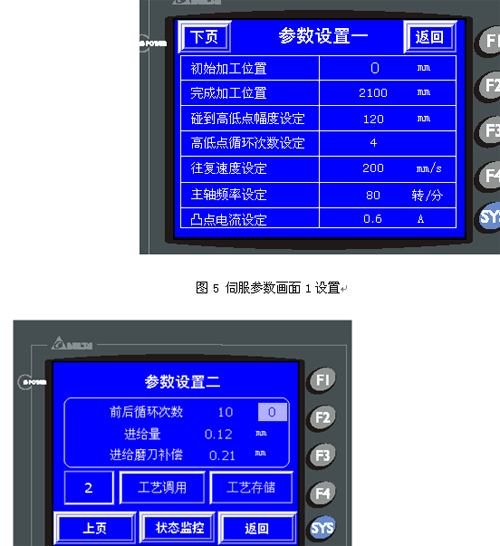

图6 伺服参数画面2设置
3.5主要技术规格
（1）加工孔径： 3-250mm
（2）最大加工长度：2500mm
（3）主轴转速： 50-600转/分，无级调速
（4）珩磨速度：1.00m-22m/分
（5）主轴功率： 7.5KW
（6）机台功率：3KW
（7）油泵功率：400W
4结束语
方案研发运行结果说明，系统设计达到预期设计效果。该机床可以加工各种材料的内圆工件，从淬火钢、硼铸铁、硬质合金、陶瓷到铝合金、青铜、有机玻璃等硬软材料，以及其它难加工材料的内圆工件。由于台达PLC/EH系列提供大容量掉电保持数据寄存器（8000项），所以控制系统性能具有无须其它外设即可实现用户工艺配方的存储，方便现场生产的灵活调度的特点。
