西安工程科技学院 张锦华 梁海顺 杜彦斌 胡巧娥
0 前言
虚拟仪器技术是测试技术和计算机技术相结合的产物，是两门学科最新技术的结晶，融合了测试理论、仪器原理和技术、计算机接口技术、高速总线技术以及图形软件编程技术于一体。虚拟仪器是由计算机硬件资源和用于数字分析与处理、过程通讯以及图形界面的软件组成的测控系统，它把仪器生产厂家定义仪器功能的方式转变为由用户自己定义仪器功能，也就是说传统测试中使用厂家生产的仪器，仪器的性能及功能在出厂时已被厂家定义，用户只能根据自己的要求和需要选择和使用；而虚拟仪器是在一定的硬件基础上，用户可根据测试的需求，编写软件定义自己的仪器功能。同样的硬件配置可开发出不同的仪器，例如在仪器面板上显示采集信号在时域的波形，那么该仪器为虚拟示波器；如果在程序中对采集信号进行FFT变换，那么该仪器就是虚拟频谱分析仪。笔者则用LabWindows／CVI来开发虚拟经纱张力测试仪，用来测试织机在工作时经纱张力的变化情况。
1 经纱张力传感器

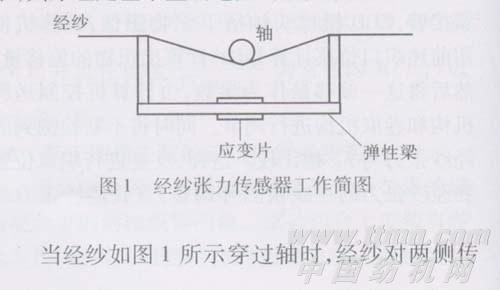

织机在织造过程中，经纱动态张力对织造的，顺利进行有着很大的影响，张力过大，易引起断头，影响织造效率；张力不足易造成梭口不清，形成三跳疵点，使布面及纹路不够清晰。测量数根经纱张力的经纱张力传感器工作简图如图1所示，其原理是基于金属电阻的应变效应。
当经纱如图1所示穿过轴时，经纱对两侧传力杆有压力，通过传力杆将压力传给弹性梁，使之产生应变，利用应变片将其应变转化为电阻的变化，然后再通过转化电路将电阻的变化转化为电压的变化，测量出电压值，根据传感器的标定就可求出相应的经纱张力。
2 虚拟经纱张力测试仪系统
2．1 系统结构

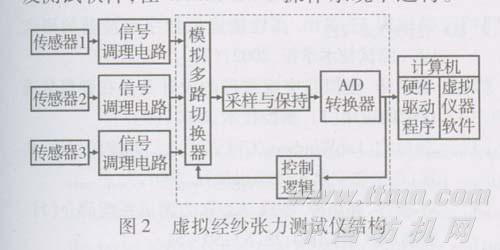

虚拟经纱张力测试仪的组成结构见图2，其中虚线框内为数据采集卡DAQ(Data Acquisi—tion)。因此，该测试系统由传感器、数据采集卡、接口总线、硬件驱动程序和开发的测试软件构成，数据采集卡采用6024E，LabWindows／CVI平台开发测试软件，在Windows98操作系统下运行。
2. 2 信号采集
由于要测出经纱张力与主轴转角的关系，所以用了3个传感器。传感器1是经纱张力传感器，把经纱张力物理信号转化为电信号；传感器2是光电脉冲传感器，用来测量主轴转角；传感器3是霍尔传感器，将霍尔电压作为测量触发信号。各个传感器输出的信号都要经过一个信号调理电路对信号进行处理(如滤波、放大等)，从混合信号中取出待测的有用信号，送人数据采集卡，并要适合数据采集卡的电压范围，通过总线结构送进计算机进行处理。
数据采集借助软件来控制整个DAQ系统，包括采集原始数据、分析数据等，调理后的信号经多路开关在软件设定采样率的控制下，巡回采集并放大，再经采样与保持及A／D转换器单元被量化成数字信号，成为计算机可以处理的信号，由虚拟仪器软件对测试信号进行计算、分析、显示，并储存结果。
3 虚拟经纱张力测试仪的设计
3．1 经纱张力测试仪的面板结构

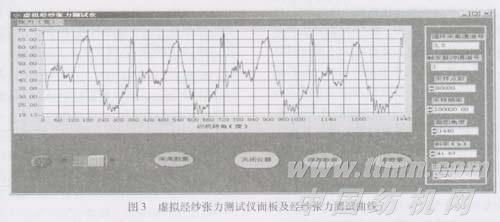

虚拟经纱张力测试仪的面板结构如图3所示。面板右边的七个文本框输入内容，是用户根据实际测量的需求以及与采集卡的连接通道在开始测试前设定的。测量时，打开测试仪器开关，仪器就可以工作；按下采集数据，稍等几秒，面板上就会显示出经纱张力的波形图。保存数据就是对测量的原始数据、信号处理后的数据以及需要提供给用户的数据存取；读数据是读取事先已经测量的数据，然后在仪器面板上绘出曲线，这有利于事后分析；关闭仪器则退出测试状态。
3．2 虚拟经纱张力测试仪的软件

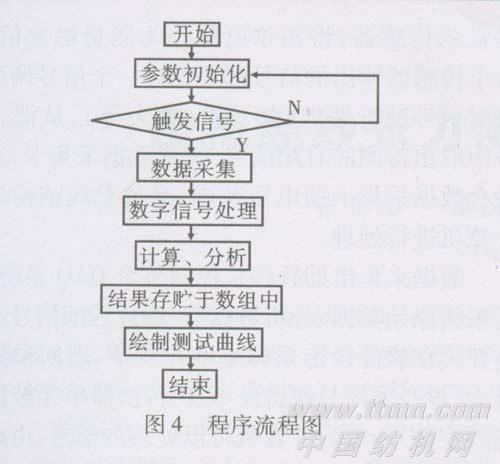

面板上的数据采集、关闭仪器、保存数据等命令按钮通过回调函数来实现各自的功能，整个源代码中数据采集的回调函数caiji是程序的关键，其程序框图如图4所示。
4 虚拟经纱张力测试仪的应用
用所设计的虚拟经纱张力测试仪系统对YC—425型喷气织机测试，其经纱张力变化曲线如图3所示。从图3可看出，织机主轴每转一转，经纱张力周期变化一次，在0°附近，经纱张力最大，有利于打纬，最小张力出现在280°附近。在理论上来讲，下一个最大值出现在开口满开的位置，且一般只有两个峰值，在曲线上除了打纬点外，还有两个峰值，这说明在后梁装有张力缓解机构。从图中可以看出，最小张力也就是经纱的上机张力曲线的重复性不很好，说明织机工作状况不够稳定。
5 结束语
虚拟仪器是今后仪器仪表、测试控制研究与发展的方向，用NI公司的LabWindows／CVI作为软件开发平台，比常用的面向对象软件编程难度大大降低，使得软件开发效率高，界面友好，功能强大，且扩展性好，对采集到的数据可用于高级分析库进行信号处理，也可以为了使所得测试曲线符合实际情况，进行拟合处理。总之，虚拟仪器有强大的功能，它强调“软件就是仪器”，用软件代替硬件，易开发、易调试，可有效节约资金。
