浙江日发控股集团针织事业部 李志民 罗欣

    采用移圈针织圆纬机所编织的面料是移圈组织，亦叫沙罗组织，俗称移圈布。它是在纬编基本组织的基础上，按照花纹要求，把某些线圈进行移圈所形成的，就是将线圈从某一纵行转移到另一纵行而形成的。移圈组织中的移圈方式与规律各有不同，利用地组织(平针、双罗针、罗纹组织)的种类和移圈的方式不同，可以在针织面料表面形成各种花纹效应的孔眼(花纹图案)。
1  移圈组织的结构与特性
    移圈针织面料可分为单面与双面两大类。
    单面移圈组织是按照所设计的花纹图案要求在纬平针组织(汗布)上进行的，可以在不同织针上或以不同方向进行，形成具有一定花纹效应的孔眼。
    双面移圈组织是在双面组织(棉毛组织或罗纹组织)的基础上，把某些线圈进行移圈而形成的，分为双罗纹和罗纹组织两类。它们都是可以把针织物一面的某些线圈移到同一面的相邻线圈上，即把一只针床上的线圈移到同一针床的相邻的织针上；也可以使两个针床上的线圈同时移到同一个针床的相邻织针上；这样，就可以形成许多花色品种。
2  移圈织物的编织
    针织移圈面料的编织方法与其基本组织的编织方法基本一致，所不同的主要是移圈。在这里以罗纹移圈为例说明。
    在罗纹机上进行移圈织物的编织，通常是把针筒织针上的线圈移到针盘织针上。具体是在针筒的针槽中，安插带有扩圈片的舌针。而扩针片是弯曲的弹簧钢片，其一端固装在织针杆上，另一端紧贴织针杆的凹槽。另外，扩圈片上有切口，又称作片肩。
    移圈罗纹机上安装有专供移圈使用的三角座与选针机构(花盘式、摆片式、插片式、滚筒式等等选针机构)，把需要移圈的织针升高到退圈时所处的位置。此时，扩圈片穿人线圈，把线圈扩展，并且搁在切口上，紧接着针盘上的织针向外伸出(针盘织针只能上升到挺针位置，就是不脱圈)，穿过针杆与扩圈片所组成的空间，然后针盘织针后移，钩住处于针筒织针上的线圈。随着针筒织针的下降，线圈从针筒织针针杆与扩圈片之间缝隙处滑出了。当针筒织针继续下降，线圈从针筒织针的针头脱下，并且转移到针盘织针上，此时，针筒织针上就没有线圈了。当织针到达下一成圈系统(路数)前，针筒织针上升时，借助于针舌开启器(又称开针器)，把关闭的针舌(就是线圈被移圈走的针筒织针的针舌)推开，为编织作好准备，从而完成移圈过程。
3  选针机构
    欲使移圈织物的顺利织成，首先就得有选择移圈织针的选针机构。移圈针织圆机上的选针机构有三类：a)有选择性的直接式选针机构，如花盘式(既提花轮式)；b)有选择性的间接式选针机构，如摆片式、插片式、滚筒式；c)有选择性的单针选针机构，如电子选针机构。目前大多是选择花盘与电子选针机构。花盘式选针机构使用最为广泛。下面介绍花盘选针机构的结构与原理。
    花盘选针机构属于直接式选针机构，它是以花盘(提花轮)上的片槽作为选针元件，直接与移圈针织圆纬机的工作机件——织针下面的挺针片(提花片)发生作用，并与工作机件一起移动，进行选针。花盘选针机构作用与摆片式、插片式选针结构相同，但其选针移圈的花纹图案比摆片式和插片式的大得多。
    花盘选针机构通常是对针筒织针发生作用的。针筒上插的织针只有一个针踵，在一个跑道中运转。针筒织针下面安插有挺针片，花盘上的槽对于挺针片踵发生作用而挺针片对于织针发生作用，从而达到选择织针的作用。针筒的四周装有三角(鞍座)，下层部分鞍座下装有花盘。花盘上具有许多槽片，组成许多凹槽，与挺针片踵啮合，由挺针片踵带动花盘绕自己的轴心回转。在花盘的凹槽中，按照移圈的花纹要求，对应移圈针的排列着钢米(花米)，对应着非移圈针的不排列钢米。挺针片踵与花盘上装有钢米的凹槽相遇，挺针片带动织针就会上升一定高度，然后进行移圈；织针与花盘上不装钢米的凹槽相遇，织针就不会上升，于是不参与移圈。
    在移圈针织圆纬机上，由于花盘是倾斜配置的，所以每一花盘所占的空间较小，有利于增加成圈系统数(路数)。目前在移圈针织圆纬机上，为了扩大移圈花纹的范围，大多采用的是144槽和192槽的花盘。
4  移圈织物的编织

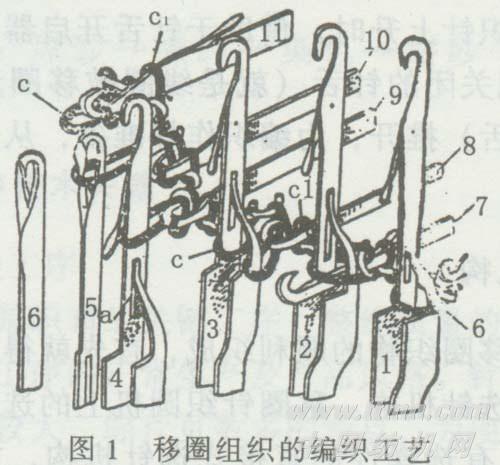

    在针织圆纬机上进行移圈、一般是把针筒织针的线圈移到针盘织针上，在针筒的针槽中，安插有带扩圈片的舌针1、2、3……(见图1所示)。

    扩圈片是弯曲的弹簧钢片，其一段固装在针杆上，另一端紧贴针杆的凹槽a。圆纬机上有专供移圈用的三角座(即鞍座)与选针机构，把需要移圈的织针上升到高于退圈时所处的位置。这时候扩圈片穿人线圈中，把线圈扩展，并搁在片肩上，如图1中的织针1所示。接着针盘织针向外伸出，穿过针杆与扩圈片所组成的空间，如织针1和织针7所示。然后针盘织针向后移动(即向针筒中心移动)，钩住处于针筒织针上的线圈c。针筒织针下降。见织针3和织针8。随着针筒织针下降，线圈c从针筒织针针杆与扩圈片之间缝隙a处滑出，见织针4。当针筒织针继续下降时，线圈c从针头上脱下，见织针5与织针6所示，并转移到针盘织针上，见织针11所示。

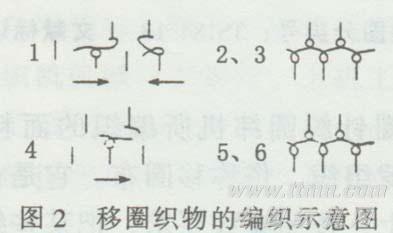

    当织针到达下一成圈系统(路数)前，针筒织针上升，此时借助于针舌开针器，把关闭的针舌推开，为正常编织作好准备。图2就是移圈织物的编织示意图。
5  移圈品种实例
    在移圈针织圆纬机上，移圈的路数是整个设备的进纱路数的一部分。现以“RF”牌的移圈罗纹机为例。规格：76．2cmXl6Gxl8F(54F是整个进纱路数，其中18F是可以移圈的路数)；总针数：1512枚；花盘：144槽；速度：15—18r/min。

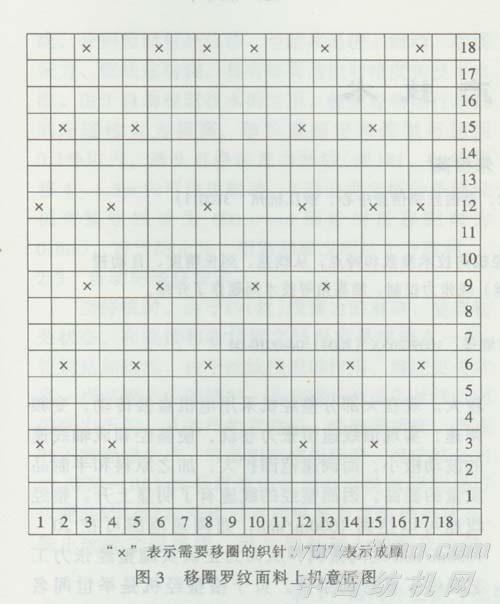

    移圈罗纹面料花纹图如图3所示。花纹高18路编织，其中6路进行移圈；设计中应注意总进纱路数(54F)应该是花纹高度(18)和移圈路数(6)的总倍数；设备可以移圈的路数(18)也必须是花纹设计移圈路数(6)的整倍数。本实例中，设备正好是54路，其中18路可以进行移圈，正好三个循环；花纹宽是18枚织针，设备具有1512枚，正好是189个循环。如果不能整除的话，就会出现花纹有位移，花纹设计就比较麻烦。所以选择花盘槽数，最好选择可以整除的为好。
    根据花纹图，排列花盘。首先在花盘其中一个槽片上作记号，然后以所做的记号为起始点，按照花纹图数槽数，遇到“X”，就排列一个钢米，直至把一只花盘数完；接着依次进行排列。当然，利用移圈罗纹机还可以编织菱形、折纹型、复合性等各种花型图案。
    这个花纹所编织的移圈罗纹面料技术参数是：原料是100／2dtex(100Nm)柞绢／棉(比例75：25)。毛坯布眼密305—308mm／100针，门幅86 X 2cm，克重155-146g／m2；光坯布门幅84 x 2cm，克重156—180g／m2。
    要说明的是，移圈的路数中，不需要穿人纱线。因为它只是一个移圈过程，不是正常编织的。
6  花盘的安装
    在安装花盘时，不仅要求花盘外缘与针筒表面保持一定的间隙(通常是0．9—1．Omm)，花盘凹槽与挺针片片踵啮合良好；还需要每一只花盘的起始点都要对准针筒的起始点。为此把针筒的起始点刻槽对准第一花盘座处的机台刻槽，而后再令第一花盘的起始点对准此刻槽加以固定；用手转动针筒把针筒上的同一刻槽对准第二花盘座处的机台刻槽，而后再令花盘的起始点对准此刻槽，并加以固定。后面的各个花盘依此方法进行安装即可。
7  需要说明的问题
    a)在保全保养后，进行套布(又叫挂布、扣布)时，需要把布套在针盘织针上，这一点与其他针织大圆机不同，目的是预防针筒的具有肩切口的织针容易钩住引布，不容易脱圈。
    b)布面不能太紧，适当地把线圈长度放长，主要是考虑被转移的线圈进入弹性扩张片时针编弧被迅速扩张引起张力突变的需要。
    c)卷取张力不能过大，否则容易产生破洞。为保证编织顺利进行，卷取张力调节应该比其他规格产品略小。
    d)采取滞后成圈，并注意针盘织针压针不要太深，否则容易产生破洞。
    e)编织时，进纱张力一般控制在5—8g为宜。过大容易出现破洞，过小容易出现漏针。
参考文献：
  [1)戴淑清．纬编针织物设计与生产[M]．北京：纺织工
    业出版社，1985．
  [2]南通纺织工业学校．针织工艺学，纬编分册[M]．北
    京：纺织工业出版社，1989．
