福建省长汀汇鑫棉纺织实业有限公司 薛长荣

    我公司于2003年购进200台GA743Ⅱ-180型剑杆织机，经过一段时间的使用，发现该机引纱装置存在下列问题：筒子存放量少，只能存放2个，无备用筒；放置筒纱的锭杆固定螺钉容易打滑，易造成筒子歪斜，影响气圈的产生；筒子引出的纱，从导纱瓷眼到储纬器张力控制器的长度太长，气圈抛出后缠绕在控制器上，无故造成纬向停台及断纬，直接影响织机效率3个百分点～5个百分点。故将其进行如下改进：

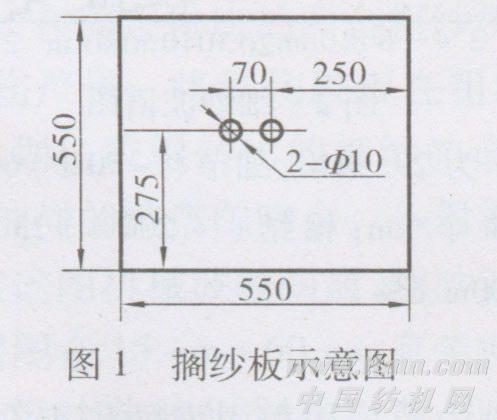

    ①取消原放置筒子纱托座，用8 mm塑胶板截成如图1所示的搁纱板，可存放4个筒子，增加了2个备用筒，容量增加一倍。
    ②利用原搁纱筒的座杆，在两边各制成M4的丝孔，使其增加2个导纱瓷眼。
    ③安装规格：上座杆与下座杆之间距离为450 mm，下座杆与搁纱板距离为450 mm，上座杆与张力控制器之间的距离为200 mm。
    改进后的效果：
    ①破坏原有气圈长度，彻底消除引纱时缠绕纱现象，减少无故停台和断纬现象。
    ②搁纱板备用纱存量增加，减轻了工人的劳动强度，改善了现场管理。
    ③剑杆织机生产效率提高了4个百分点，受到值车工的欢迎，也得到了生产厂家的认可。
    ④现有80台GA743Ⅱ-80型机全部改进，使用效果良好。
