摘 要：本文主要描述基于台达PLC产品的以太网SCADA系统设计技术。技术使用InTouch、Ciect、BroadWin、Lablink等典型SCADA软件包。图文并茂的给出这些SCADA软件包与台达PLC产品的系统集成技术。
关键词：InTouch Ciect BroadWin Lablink 台达PLC
1 引言
随着全球化的影响，让全世界都进入了网络时代，不管是商业或工业，对于网络的依赖性也与时俱增。
全球化最大的效应就在于无国界的商业型态。有可能今天本土的机器设备刚完成，明天就安装运行在地球的另一端。或是有可能人在几千公里远外的控制中心，必须监控操作分布各地的机器设备。而这样的型态更是凸显网络重要性的关键，工业网络的发展也渐渐的将范围扩展，数据传输速度增加。
以太网络的发展解决了这些需求，没有距离限制，数据传输速率可达100M bps，相当高的普及率。身处各地的机器设备，可轻易的先经由以太网互连，资料交换，然后再转换到内部的串行网络作命令执行的动作。
此时又出现了透过以太网络联络各项设备作中央监控功能的系统，称为SCADA或远程监控系统。
本篇择要介绍InTouch、Ciect、BroadWin、Lablink等四套著名SCADA软件如何使用，以透过以太网络与台达PLC产品联机。
2 SCADA概要
2.1什幺是SCADA？
SCADA(Supervisory Control And Data Acquisition)系统，即数据采集与监视控制系统。SCADA系统的应用领域很广，它可以应用于电力系统、给水系统、石油、化工等领域的数据采集与监视控制以及过程控制等诸多领域。
SCADA系统是以计算机为基础的生产过程控制与调度自动化系统。它可以对现场的运行设备进行监视和控制，以实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能。
由于各个应用领域对SCADA的要求不同，所以不同应用领域的SCADA系统发展也不完全相同。
2.2 SCADA Driver
SCADA Driver是控制系统（DCS, PLC, DDC）与SCADA通讯监控所必备的要项。台达目前已完成以太网络联机测试的SCADA为Wonderware Intouch, GE iFix, Citect, Broadwin, Lablink（超鼎）。而因台达PLC内建Modbus通讯协议，其余所有SCADA系统皆可使用内建Modbus Driver透过串行传输与台达PLC作联机。
2.3基于台达PLC网络架构的SCADA
目前台达所有PLC都内建了Modbus通讯协议，可透过RS-485作资料传送与接收。除此之外，今年也针对SV机种推出了以太网络模块、DeviceNet主站模块等，让台达PLC在与其它装置的连接与利用上更为灵活，用途更为广泛而不受限制，参见图1。

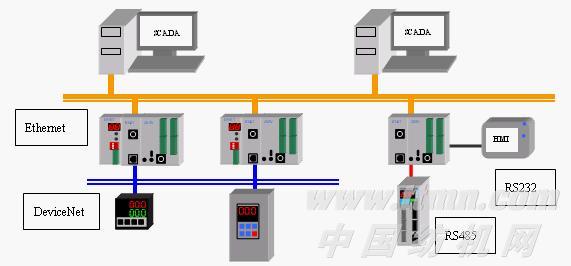

图1网络连接示意图
3 台达SCADA系统集成设计
3.1 如何设定 InTouch 透过EN01连接DVP28SV
InTouch是由Wonderware公司开发的SCADA图控软件，若需更多有关此软件信息，请参考其官方网站，http://us.wonderware.com/，或是台湾代理商科胜科技网站http://www.utitech.com.tw/。

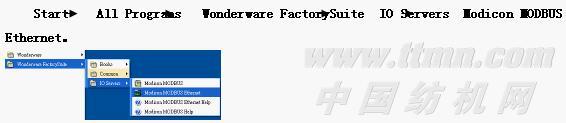

1.使用Wonderware’s InTouch 软件中的 MODBUS Ethernet I/O Server (MBENET) 与EN01 通讯。MBENET server支持所有使用MODBUS TCP的通讯协议。在执行InTouch之前请先确认MBENET已安装完成。根据以下步骤开启I/O server：
2.在窗口Configure选单中选择 Topic Definition，并且创造新的I/O server Topic
3. 将会显示Topic Definition 窗口，并且如下述步骤设定。
①.新增 Topic Name.
②.设定 EN01的 IP 地址
③.于 Slave Device Type 字段
选择584/984 PLC
④.设定 Block I/O Sizes为
Coil Read: 80
Coil Write: 80

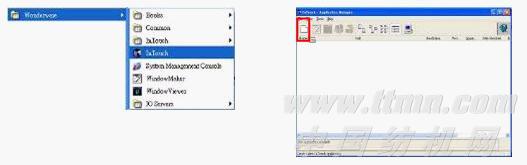

4. 开启 Wonderware InTouch。
5. 设定完成后，选择 Done 储存设定。

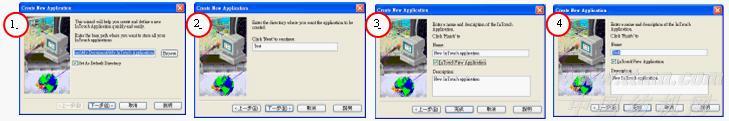

6. 开启 Start All Programs Wonderware InTouch。 Application Manager 将会开启，在预设路径下创造新的资料夹并定义一个名字，如『EN01』。并创造一个新的应用。
①.设定储存InTouch 应用资料路径
②.设定目录
③.键入应用名称
④.设定完成后点击『完成』
7. 双击之前创造的应用来开启InTouch-WindowMaker 窗口。

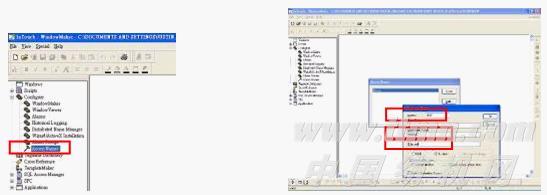

8. 进入 InTouch-WindowMaker窗口前往 Configure Access Names 并双击呼叫出新增窗口，选择 Add 来新增Access Name。 输入 Access Name. Application Name必须为“MBENET”、并且Topic Name必须与之前输入的MBENET 应用名称相同(如“EN01”)。

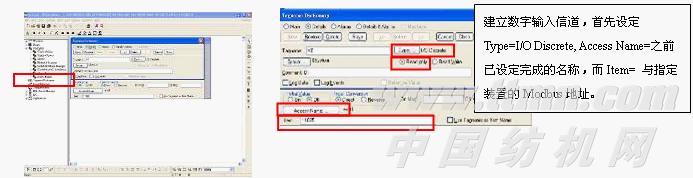

9. 每个使用者欲新增的I/O信道都必须需要建立一个tag、并且具有独特的tag名称。开启Tagname Dictionary来定义tag。
10. 开新档案，而 “Window Properties” 窗口弹出并要求输入窗口名称。
11. 开启 “Wizard Selection” 图标来新增对象。
12. 选择所需求的对象。 举例来说，若是使用 数字输出入点，选择“Switches”。
13. 在编辑窗口中点选对象设定其详细资料输入之前所设定的tag名称。
14. 完成设定后，点击 Runtime 来执行以设定好的应用，并且可以观察到MBENET server与EN01通讯状况。
3.2如何设定 Citect 透过EN01连接DVP28SV
Citect是由Ci Technologies公司开发的SCADA图控软件，若需更多有关此软件信息，请参考其官方网站，http://www.citect.com/，或是台湾代理商巨勋科技网站http://www.citect.com.tw/。
1. 安装完成后，开启Citect Explorer
2. 输入项目名称和描述，完成后点击OK
3. 于左侧窗口选择方才新增项目，并进入
4. 选择Express IO Device Setup Communication资料夹

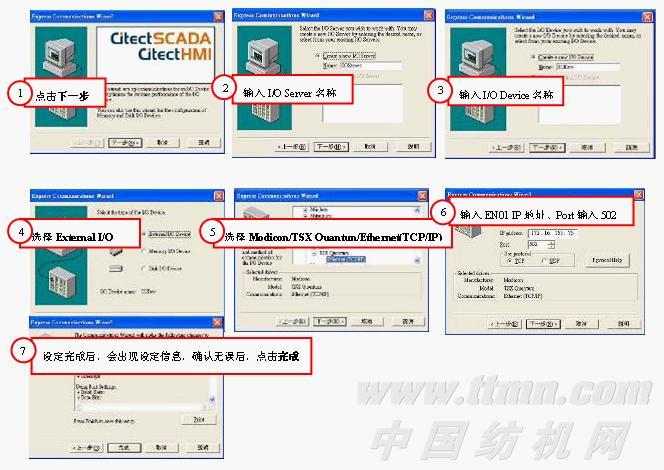

5. 进行IO装置设定
6. 选择Tag资料夹，选择Variable Tags
7. 设定Tag名称、类型、并选择刚刚新增的I/O装置名称
8. 选择左上角File Compile，该组件的Modbus地址，完成后，点击Add。
9. 回到主窗口，选择Pages新增页面
10. 选择页面排版形式，预设为normal
11. 自Object选项选择所需组件
12. 输入显示于按钮上的文字
![]()
