卫国华 刘淑俊 霍金萍（山西省介休纺织股份有限公司）

    我公司在纺制涤棉府绸品种用纱时，其成纱质量一直处于不稳定状态，布面阴影严重，严重影响织物质量。通过深入细致分析，查找原因，发现问题主要出现在并条工序。试验发现FA304型并条机二并的波谱图都有严重的机械波，经过设备维修、检查罗拉动平衡、胶辊平行度、圆整度、表面光洁度后开车试纺机械波仍未消除。为了进一步找出出现机械波的原因，我们又对二并的条干CV值进行了测试，同时进行波谱图试验，发现胶辊直径为37 mm×34 mm×37 mm的并条机条干CV值较大，波谱波图反映前区有严重的机械波，而胶辊直径为35 mm×32 mm×35 mm的并条机条干CV值较小，前区无机械波、后区机械波不明显。

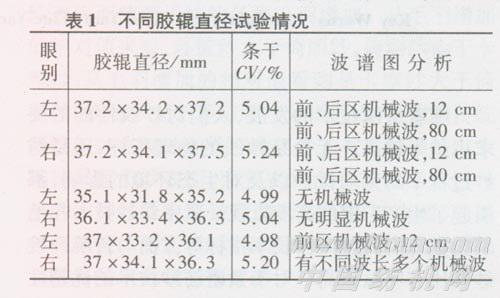

    由此可知，出现机械波的主要原因与并条胶辊直径有关。FA304型并条机胶辊的标准直径为35 mm×32 mm×33 mm，而目前我公司在使用时其公差控制在-1 mm～+2 mm之间，即胶辊的最大直径为37 mm×34 mm×37 mm，最小直径为34 mm×31 mm×34 mm。为此，我们对二并进行了不同胶辊直径的条干试验，试验情况见表1。

    由表1试验结果可知，并条机胶辊直径公差不能太大，为此，我们重新制定出并条机胶辊直径的公差范围为-1 mm～+1．5 mm。
    总之，必须加强并条胶辊的制作和管理，同眼前、后胶辊直径尽量一致，公差最好不要超过±0．2 mm，中胶辊直径要按工艺要求合理搭配，可最大限度地消除机械波。
