计万平 蔡明文（湖北省武汉江南集团）
指出了铁板上销和中铁辊在纺纱中存在的弊端，分析了尼龙弹性上销和中胶辊改善成纱质量的机量。纺纱试验表明，尼龙弹性上销与高硬度中胶辊配套纺纱，成纱质量明显改善。
铁板上销、中铁辊和上胶圈组成的牵伸控制装置是细纱机牵伸机构的关键，其性能好坏对成纱质量有很大影响。随着纺织技术的发展，这些部件由于材质和结构等原因，已不能满足成纱质量越来越高的要求，用新型纺织器材取而代之势在必行。去年我公司试用了HD-SX3型尼龙弹性上销和WRC-L-890型、TRV-2090L型硬质中胶辊，细纱条干CV值和常发性纱疵降低，成纱质量整体水平有了明显提高，与进口SKF碳纤上销及中胶辊一样用于纺制细号纱。
1铁板上销和中铁辊纺纱弊端
铁板上销存在的问题：
(1)铁板上销的材质(冷拉钢)在通常温湿度环境下因化学反应而锈蚀，在高温高湿和梅雨季节锈蚀现象将更加严重，导致胶圈运转摩擦阻力增大，运行受阻打顿。
(2)胶圈在运行时极易磨损上销前端曲率半径处，造成胶圈中凹和跑偏，使上下胶圈接触不密切，回转同步性差。
(3)在使用与更换过程中铁板上销极易发生变形，造成胶圈打滑跑偏。
中铁辊存在的问题：
(1)常用的SL-6825EA型中铁辊一般由铬钢制造而成，受车间相对湿度大及胶圈浸酸处理的影响，特别容易生锈，产生的铁锈污染胶圈内层，影响胶圈的平稳运转。
(2)中铁辊受压后变形不太大，横向摩擦力界分布不均匀，边缘纤维难以控制。
(3)运转过程中中铁辊与上胶圈内层接触的摩擦因数小，摩擦力不稳定，上胶圈滑溜率大。
2尼龙弹性上销和中胶辊改善成纱质量
机理分析
尼龙弹性上销和中胶辊为高分子增强材料，故在牵伸运行过程中不存在生锈的弊端，使上胶圈运行更灵活而平稳，真正起到了稳定牵伸的作用。使用SL-6825EA型中铁辊时，上下胶圈组成2 mm的弹性厚度，改用SL-6819A型中胶辊后，上下胶圈和中胶辊一起组成4 mm的弹性厚度(SL-6819A型中胶辊为铝衬套硬胶辊，硬度为邵尔A93度左右，厚度约2 mm)。由于弹性厚度的增加，对须条的控制力明显加强，使纤维在上下胶圈之间保持匀速运动；变速点集中，特别是能使横向握持力均匀，从而增强了控制牵伸须条边缘纤维的能力，故能改善成纱条干均匀度，降低细纱毛羽。
尼龙弹性上销钳口板呈光滑的密纹状，使其前端曲率半径处与胶圈内层的摩擦因数明显低于铁板上销，而中胶辊表面所呈现的橡胶特性使它与胶圈内层的摩擦因数又大于中铁辊，使胶圈在运转过程中的滑溜率减小，回转不匀率降低，从而有效改善了上下胶圈在牵伸过程中的同步性。
尼龙弹性上销的自由张紧装置能减少上胶圈的中凹和胶圈内周长差异带来的张力变化。配套使用的中胶辊的直径也不必十分严格，在25．5 mm～25．0 mm之间均可使用，从而解决了中胶辊使用一段时间后发生变形复磨再用的问题。
3使用效果

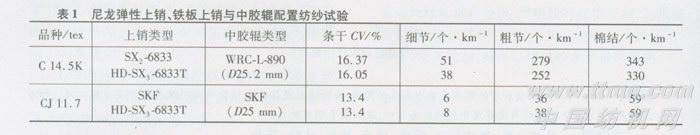

我公司十分注重各类新型纺织器材的应用，在使用了进口SKF、碳纤上销和中胶辊后，积极进行国产尼龙上销和中胶辊的试用工作，在同等条件下进行了大量的纺纱试验对比。尼龙弹性上销、铁板上销与中胶辊配置在FA506型细纱机上的纺纱试验情况见表1。
从表1试验结果可以看出，配用相同型号中胶辊，HD-SX3-6833T型尼龙弹性上销纺纱质量优于SX2-6833型铁板上销，并且HD-SX3-6833T型尼龙弹性上销纺纱质量水平与进口SKF碳纤上销相当。

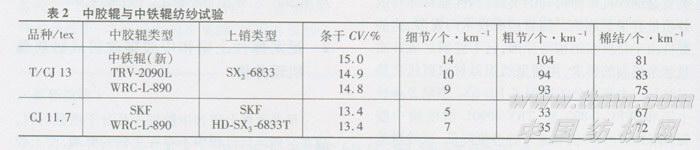

中胶辊与中铁辊在同等条件下的纺纱试验对比情况见表2。
从表2试验可以看出，TRV-2090L型、WRC-L-890型中胶辊纺纱质量优于中铁辊，国产中胶辊与国产尼龙弹性上销配套，纺纱质量水平与进口SKF碳纤上销和中胶辊相当。
4使用管理注意事项
(1)由于尼龙弹性上销结构的特殊性，钳口板伸缩部位在使用中易积花，影响成纱质量，故必须加强清洁工作，以保证成纱质量的稳定。
(2)尼龙弹性上销和中胶辊是由新型有机高分子原料制造，切忌长时间与腐蚀性物质和油类物质接触，更不宜在高温环境下长期存放。
(3)中胶辊因硬度高，精磨量应控制在0．15mm以内，最少应磨砺两个来回。与尼龙弹性上销配套使用，中胶辊直径在25．0 mm～25．5 mm之间较好，与铁板上销配套作用，中胶辊直径控制在25．2 mm为最好。
(4)中胶辊复磨待用或下机调换时均应摆放在胶辊盘上，严禁用容器随便堆放，以免胶辊受压变形。
5 结束语
尼龙弹性上销的结构、性能相对于铁板上销有了改进，纺纱性能稳定，成纱质量改善。HD-SX3系列尼龙弹性上销纺纱质量比铁板上销有较大改善。尼龙弹性上销与国产铝衬套中胶辊配套使用，可使上胶圈运行更加灵活、平稳，牵伸稳定，成纱质量明显提高。生产中应注意纺纱专件器材的更新，通过纺纱试验优选配置，以保证产品质量的稳定提高。
