河北省常山纺织股份有限公司 阎英 杨春雪
在FA302型并条机上进行了并条牵伸、工艺配置对成纱条干均匀度的影响试验，认为并条工艺配置对成纱条干均匀度的影响显著。采用头并较大的后区牵伸倍数、二并较小的后区牵伸倍数，在加压适宜的条件下，采取较小的罗拉隔距，均可改善成涨条干，提高成纱质量。
0前言
条干均匀度是衡量棉纱品质的重要指标之一，是纺纱各工序机械、工艺、操作及原料状态的综合反映。影响纱条不匀的因素较复杂，其中并条的条干均匀度与细纱成纱条干均匀度有一定的相关性。并条条子中纤维伸直度好，粗纱结构合理，成纱条干才能达到较好的程度，且纱疵、粗节、细节减少。笔者通过试验就并条牵伸工艺对成纱条干均匀度的影响进行了分析，探讨了并条工序改善成纱不匀的措施。
1试验条件
试验在FA302型并条机上进行，其熟条经A454型粗纱机、FA506AS型细纱机纺C 24 tex、C29 tex；其中，原棉品级为3．20，品质长度为32．20mm，短绒率为12．02％；试验采用YG135型条干均匀度仪。
2并条牵伸工艺配置对成纱条干均匀度的影响
2．1并条牵伸分配对成纱条干的影响
2．1．1减小头并前区牵伸倍数试验

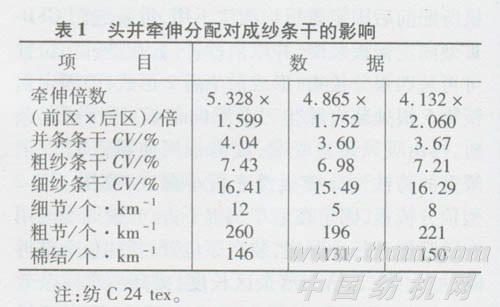

并条牵伸分配对成纱条干的影响见表1。
试验结果表明，减小前区牵伸倍数后，成纱指标有所改善。因为，喂人头并的梳棉条子中前弯钩纤维较多，伸直度差，且平均长度较正常纤维短，浮游纤维多。若前区采用较大的牵伸倍数，这些浮游纤维随高速纤维向前移动，形成较大的移距偏差，造成条干均匀度差。而且，部分纤维伸直度不好，纱条中纤维紊乱，易使前弯钩纤维形成棉结。故采用较小的前区牵伸倍数，成纱各指标有所改善。但后区牵伸倍数过大，纤维易扩散，对浮游纤维控制不利，条干反而恶化。
2．1．2减小二并后区牵伸倍数试验

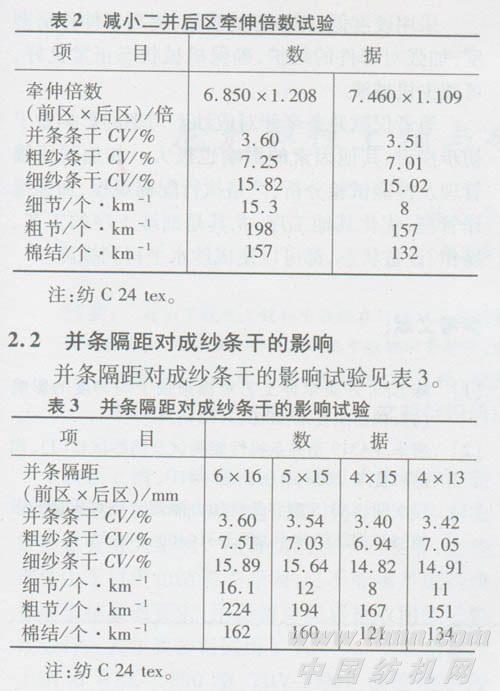

减小二并后区牵伸倍数试验见表2。
试验结果表明，在末并减小后区牵伸倍数后，成纱指标有所提高。这是因为喂入末并的条子纤维整齐度、伸直度均有所提高，且后弯钩纤维较多，所以，末并采用减小后区牵伸倍数，即集中前区牵伸的工艺，使牵伸力适当增大，有利于纤维伸直，这样，后弯钩纤维大量被伸直，有利于前区牵伸的稳定，可提高条子质量。
试验结果显示，在隔距配置较小的情况下，成纱条干能得到较好的改善。并条隔距配置大小要适应加工纤维的长度，兼顾纤维整齐度，即不损失长纤维，又能控制绝大多数纤维的运动。隔距越小，纤维浮游区越短，增强了牵伸区摩擦力界，加强了牵伸区对纤维运动的控制能力，使浮游纤维变速点集中，减少了牵伸后纤维头端的移距偏差，从而获得条干均匀度较好的输出纱条。但要注意加压过小时，牵伸力过大，须条在罗拉钳口处打滑较严重，有牵伸不开的现象，反而使条干恶化。
2．3并条压力环直径对成纱条干的影响

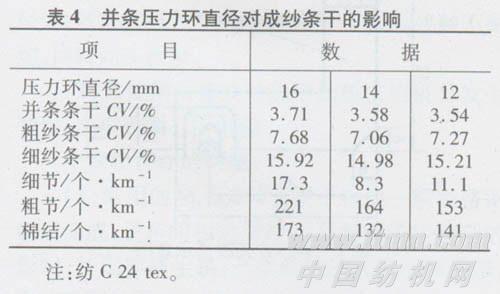

压力环直径对成纱条干的影响试验见表4。试验结果表明，在压力环直径较小状态下，成纱水平较好。
在主牵伸区加压力棒，使棉网形成曲线通道，起到扩展钳口摩擦力界及缩短纤维浮游区长度的作用。可加强对浮游纤维的控制，提高条干均匀度。压力环可调整压力棒的高低，使须条在中罗拉表面形成的包围弧不一。这样，牵伸区摩擦力界强度分布不一，从而影响须条中纤维的变速运动。当压力环直径较大时，压力棒位置较高，须条在压力棒上的包围弧小，钳口对须条的控制摩擦力界弱，不利于浮游纤维的伸直，影响成纱条干。压力环直径较小时，压力棒位置较低，钳口对须条控制强，从而改善纤维运动，使浮游纤维变速点集中而靠近钳口，可提高成纱条干。若过小，使须条在前钳口胶辊处产生反包围弧，增强前钳口的附加摩擦力界，造成纤维变速点不稳定，易造成“硬头”，恶化条干。
2．4并条胶辊硬度对成纱条干的影响

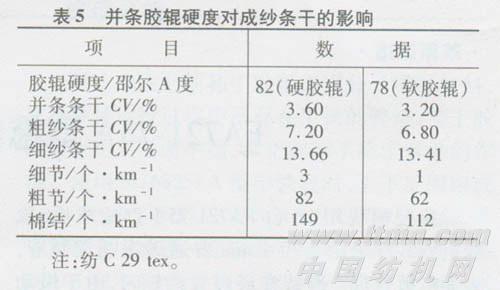

胶辊硬度对成纱条干的影响试验见表5。
试验结果表明，采用硬度低的胶辊，对提高成纱条干有利。这是由于硬度低的胶辊与罗拉接触面积大，扩展了钳口摩擦力界，纤维变速点前移，使得纤维浮游区长度减少，更有效控制了浮游纤维的运动，从而改善成纱质量。但胶辊太软，在温湿度变化较大的季节，易缠绕胶辊，而且胶辊容易变形。
3机器状态对成纱条干的影响
机械状态不良所引起的纱条不匀，具有显著的规律性，称之为“机械波”。所引起的纱条不匀对产品的影响，较牵伸波不匀造成的影响大，不仅造成纱线降等，还会对织物外观造成不良影响。
(1)并条工序前胶辊及前罗拉偏心、中凹、弯曲、前罗拉断裂、前胶辊套筒与芯子不配套、且胶辊中凹、后罗拉悬空，都会造成各罗拉钳口不稳定。尤其是前罗拉，由于牵伸倍数大，前罗拉对纤维变速点的稳定性有很大影响。实践表明，钳口的不稳定性越严重，对成纱不匀的影响越大。
(2)并条平车、擦车调整齿轮后，齿轮啮合偏紧、偏松，引起罗拉振动、罗拉弯曲，会造成下罗拉表面速度不匀。意味着牵伸倍数经常变化，使纱条不匀率增大。
(3)钳口对纤维运动控制不稳定，主要是罗拉加压不足，使钳口不能稳定而且有效地控制纤维运动，影响成纱条干均匀度。
4结束语
应合理配置并条工艺，采用头并后区牵伸倍数较大，二并后区牵伸倍数较小的工艺；在加压合理的条件下，罗拉隔距偏小掌握，可改善成纱条干。
采用硬度低、弹性好的胶辊，提高牵伸件精密度，加强对部件的维护，确保机械状态正常良好，可减少机械波。
笔者仅就并条牵伸对成纱不匀率的影响做了初步探讨，其他因素的影响也极大。如加强原棉管理及性能试验分析，严格执行配棉规程，加强操作管理，优化其他工序，尤其是细纱工序的工艺、操作、设备状态，都可以使成纱水平得到提高。
