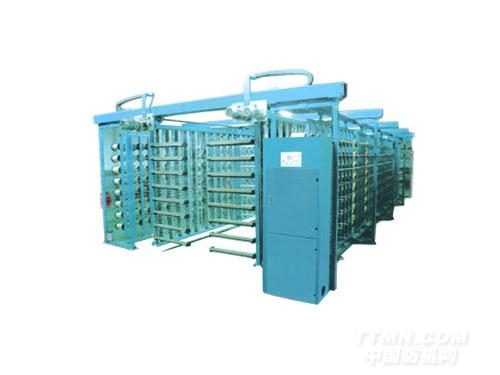

V型循环式筒子架

筒子架形式

V型循环式筒子架主要和整经短纤维的分批整经机配套使用。主要优点是架身短，架子与伸缩筘间无倒纱器，特别适用对摩擦敏感的短纤维，实现低张力水平高速运行，有利于减少纱线的张力差异和整经时候的断头率。交错的纱筒布置优化了空间利用，V型内侧可存放预备筒子架，便于工人操作，换筒时间短，减少整经时停车时间。该筒子架特别适应高速整经。
技术特征：
1.       换筒方式：纱架内插上预备筒子后通过电动循环链传动回转集体换筒。
2.       两翼纱架排成V字形，采用外导纱方式引纱，中间无导向元件，使纱线资源状态运行，无纱线的摩擦。
3.       断头监控：单锭无接触光电式检测，对低张力的细支纱也可以进行准确的检测。
4.       每锭每列设有断头显示及开关，方便处理断头，提高生产效率。
5.       前后筒子架上经纱张力差异依靠预张力杆改变包围角来缩小，将单纱张力差异缩小到极限。预张力杆另一个作用是在高速退绕停车重新开车时，能将小辫子解开，以利于高速退绕。
6.       每锭设有纱线夹持装置，当启动和停车时，给纱施加柔和的制动，从而防止加减速时纱线的松弛。
7.       纱线剪切力为：手动式、电动式。
8.       除尘装置：电动往复行走式。
9.       纱架前装有独立控制箱。




新型双盘无立柱积极转动式筒子架
筒子架型式
新型双盘无立柱积极转动式筒子架适用于各种规格的纱线，能满足分条、分批等多类型整经机的工作需要，具体型式可分为回转式、小车式和小“V“型式
技术特征
1、  适应纱线品种范围广泛
2、  纱线张力在触摸屏上集中控制
3、  能适应高线速度的工作需要
4、  张力盘积主动旋转，自动清洁张力盘表面
5、  断头监控采用红外线自停装置
6、  每锭有独立的吹风装置，间隙吹风集中控制。
7、  筒子架前侧配有独立的控制系统。
8、  根据不同的筒子架型式，有多种换筒方式

小V形筒子架


翻转式内引纱矩形筒子架
