YJ-800DS型144/168/192/216/240/264 高速电脑合股加弹机

时间:2012年09月20日

浙江越剑机械制造有限公司

联系人:张新莲 电话:0575-85181411
传真:0575-85188323 地址:浙江省绍兴齐贤镇越剑集团1
邮编:312066 邮箱:liang@mail.sxptt.zj.cn
网址:http://www.yuejian.com.cn

主要技术参数
 锭数  144、168、192、216、240锭
 最高机械速度  600m/min( II罗拉线速度)
 假拎器  叠盘式摩擦合股假捻器
 第一热箱  联苯气相加热(长度为1.4m) 第二热箱  联苯气相加热(长度为0.9m)(可选用电加热)
 冷轨长度  720mm
 摩擦辊直径  Φ90mm
 节距  1520mm
 锭距  110mm
 加工纤度范围  22-330 dtex
 原丝最大尺寸  Q435x120mm
 卷装标准重量  4.5kg
 卷装尺寸  Φ250 * 250mm(双锥形筒子,锥度75°或直边)
 外形尺寸(长x宽x高)  13260*6920*3100mm (168锭)
 整机功率           装机功率  49.5KW
                        有效功率  29.5KW

用途:
        该机可将涤纶、绵纶等无捻原丝,通过双锭组加捻器变形
加工成合股具有无扭矩弹力丝,若配以网络部件,该机可加工
网络丝。

性能与特点:
    1、YJ800DS型加弹机是我公司依据市场的特点,参考了
国内外最先进的加弹机技术并结合我公司的实际情况自行研发
的最先进的高速弹力丝机,该机器不仅可以纺制常规涤纶低弹
丝,也可以纺制涤纶,锦纶无热矩丝等,最主要的是优化了丝
路,最大限度减少了丝在纺丝过程中的曲折和摩擦,降低了丝
道对丝的损伤,  最大限度减少了白粉和毛丝的产生,从而满
足了用户纺制细旦丝,多孔丝的要求。另外用户还可以选用网
络部件纺制网络丝。该机器达到了一机多用的功能。产品提高
一倍,是国内、国际独创,目前市场上同类产品中最先进、最
可靠、性能价格比最优的产品。
    2、YJ800DS型加弹机的第一热箱(变形热箱)和第二热箱
(定形热箱)均为联苯气相加热(定形热箱用户也可选择用电
加热),由计算机集中控制加温和控温,控温精度为±2度,
确保每个锭位温度的一致性,利于染色的均匀性,  进一步改
善DTY丝的保色性能。  特别是变形热箱的设计突破了常规设
计,一方面考虑到了生头操作的方便性,降低了劳动强度,提
高了生产效率;另一方面充分考虑到了热箱的耗电性,特别设
计成节能型热箱,使用户生产吨耗成本降到最低。
    3、YJ800DS型加弹机设计成两侧相对独立,纺丝工艺可以
单独设置的机器。可以满足用户一台机可以同时纺制多种规格
的品种。适应了用户经常翻改品种的需求。
    4、YJ800DS型加弹机采用了进口龙带和变频器,全机关键
部位的轴承均采用进口和国内品牌产品。三道罗拉轴承装有吸
振圈,减轻了整机的振动和噪音,进一步提高了整机性能。最
大限度减轻了故障停机率。达到无故障正常运转8000小时以
上。
    5、YJ800DS型加弹机采用了最灵活、最可靠的合股假捻器
,其最高转速可达到1 4400多转/分,其可选择6mm和9mm两
种不同厚度的摩擦盘,以满足不同纤度、不同品种弹力丝的需
要。
    6、YJ800DS型加弹机电气系统采用交流异步电机变频调速
控制技术,全机传动采用测速反馈系统实现闭环拖动,控制速
度精度小于1.5‰。运用了触摸屏操作技术,更加方便了工艺
参数的设置。
    7、YJ800DS型加弹机传动端采用高强度圆弧同步齿形带传
动,结构简单,维修方便,功耗小,噪音低。
    8、YJ800DS型加弹机采用了特殊结构的槽筒再配以精密的
电气控制,实现了精密的卷绕,有效地防止了重叠的出现,另
外本机计有动程修整系统,解决了筒子两端的硬边问题,确保
了筒子成形良好和退绕的顺利性。
    9、YJ800DS型加弹机设计有探切丝装置,可以有效防止在
纺丝过程中产生断头时原丝被切丝器切断并握持住,保证不再
喂入而绕罗拉等,从而减少损失和提高效率。另外本机在软件
上设计有单锭定重定长装置,充分满足了用户对成品丝的品质
要求。
    10、YJ800DS型加弹机借鉴了1000型高速弹的卷绕成形原
理,设计了铝合金槽筒箱和筒管架,提高了本机的整机性能,
槽筒箱内部零件的设计进一步减轻了整机的噪声。
    11、卷绕系统已申请国家专利。

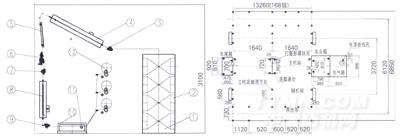

1.原丝架  2、原丝并  3、I罗拉  4、变形热箱
5、冷轨  6、假捻器  7、II罗拉   8、定形热箱
9、Ⅲ罗拉  10、踏板  11、上油罗拉  12、卷装
技术要求:
1、全机安装面积中,纵向地面高低差不得大于8mm,横向不得大于5mm
2、地基深根据土质情况决定
3、本地脚图为48锭地脚图(2节),加1节(24锭)长度加1640mm
