国家专利产品-热蒸汽能源循环回收利用装置

来源：金湖春光衡器有限公司  发布时间:2013-48-09

论证：“热蒸汽能源循环回收利用系统节能环保”



作者姓名：万洪林

作者单位：淮安市春光机械有限公司

摘要：“热蒸汽能源循环回收利用系统”是节能环保的一项重要措施，广泛的应用于各行各业。本文在分析研究了热蒸汽能源循环回收利用系统的各种形式和设备之后，针对企业的蒸汽污染和浪费进行了设备的改进升级，已达到回收利用的目的，从而实现改善环境和提高工作效率、降低企业生产成本的双赢。

我们以纺织印染行业为例：

首先对纺织印染行业的热蒸汽能源的利用进行调查研究，提出热蒸汽能源的回收循环再利用的方案，对回收系统进行了管路、水和热量的计算，确定了系统个点的热量学参数。用传统的技术经济分析方法，对蒸汽回收循环再利用系统进行了技术的升级，与传统的技术进行了技术经济的比较，得到了热蒸汽回收循环再利用较为适合。然后在研究了各种热经济学模式之后，选用较为先进的消音技术，和较为先进的余热回收系统对整套系统进行系统的分析。

基于热经济学是将热力学和经济学的结合的学科，能量的定价是两者结合的关键，“质”和“量”两方面结合将能量的使用价值和经济价值相吻合，更好的反映热能回收循环利用系统的经济效益。进而对以前传统模式的薄弱环节进行系统的改进，节能环保是我们的改进方向。

本文的研究结果，对热蒸汽回收循环系统的可行性，系统设计和优化具有重要的指导意义。

【关键词】

经济学、热蒸汽能源循环回收利用、节能环保

概 述

能源是人类生存和发展的重要物质基础。能源是国民发展的基础，是动力；能源为人民的生活提供必需品。一个国家的发展离不开能源，人民的生活更离不开能源；她衡量了一个国家的现代化发展程度。随着社会的发展和工业的进步，能源的危机成为全人类迫在眉睫需要解决的问题。据专家估计，如果不改变目前能源的消耗速度，不改变现有的能源的结构，不开发新型能源，在200-300年后，世界的能源将被消耗殆尽。因此，开发新能源和有效的节能减排已经成为全球性的问题，解决能源问题、减小污染成了研究问题的核心。

蒸汽作为一种能源在各行各业被广泛的利用，如发电，石油，化工，印染,造纸，轻纺，酿造，橡胶，制陶等工业领域中。蒸汽多用作热源，有好多企业没有充分的利用好热能，更有甚者把大好的能源白白的浪费掉，原因是他们没有余热的循环回收利用系统。

 热蒸汽排到大自然中不仅是资源的浪费，更加重了空气、大气的污染。大家都知道热能排放到大气中对环境也造成一定的污染，水蒸气对全球温室效应的影响要比甲烷气体强。水蒸气增加会导致气温上升，而气温上升会导致更多的水蒸汽被吸收到空气中，气候变暖和水分的吸收以螺旋周期式增加。水汽反馈还可以放大其它温室气体变暖的影响形成恶性循环。这样我们的这项专利技术就解决了这一恶劣现象。如果能将这浪费的能源100%的回收再利用的话，我们就大大的降低了生产成本，还保护了环境，据统计这样我们就可以节能50%左右。

热蒸汽的循环回收再利用，其效益可归纳为以下几点：
1、节约锅炉燃料；

2、节约工业用水；

3、节约锅炉给水处理费用；

4、减少，减轻排放物对大气的污染；

综上所述，热蒸汽能源的回收利用，循环再利用节能的潜力是巨大的。举一个实例来证明：（未使用热蒸汽能源循环回收利用系统前）

	蒸汽温度（℃）	时间（分钟）	电量（度）
第一锅	140	60	90
第二锅	140	40	60

一个12立方的蒸箱，蒸第一锅产品，将全部的冷水变成140℃的蒸汽，耗时60分钟，耗电90度；第二锅产品是要加一半的热水和一半的冷水，将一半的冷水变成140℃的蒸汽，耗时40分钟，耗电60度;以后的每一锅都是如此——耗时40分钟，耗电60度.





利用“热蒸汽能源循环回收利用系统”之后

	蒸汽温度（℃）	时间（分钟）	电量（度）
第一锅	140	60	90
第二锅	140	40	60
第三锅	140	20	30



一个12立方的蒸箱，蒸第一锅产品，将全部的冷水变成140℃的蒸汽，耗时60分钟，耗电90度；第二锅产品是要加一半的冷水，将一半的冷水变成140℃的蒸汽，耗时40分钟，耗电60度;第三锅是拿原来的热水和回收回来的热能源，每一锅20分钟，耗电30度.以后的每一锅都是如此（只需耗时20分钟，耗电30度）。这样大家就不难看出，技术改进后的效益有多大，不仅节约了能源，减少了污染更大大的提高了效率。对于回收过程中的技术问题进行了研究开发，并取得了一定的成果，在推广应用中取得了极佳的节能效果。

第二节“热蒸汽能源循环回收利用系统技术”

背景技术

该技术背景来源于多种纤维快速定型节能环保方形蒸箱和圆形蒸汽压力容器。

此项技术所要解决的问题

蒸汽压力容器工作完成后热能循环再利用的问题。这样一来一方面：解决了能源浪费问题，实现资源的节约，达到降低生产成本和资源的节约双赢；另一方面解决了热蒸汽污染环境的问题。

原来的蒸箱工作之后的蒸汽和热水都处理掉了，形成了资源的极大浪费。热蒸汽能源的回收再利用改造后，方形箱体实现节能65%，圆形蒸箱实现节能50%。进行的余热循环再利用不仅降低了热能的高温排放，而且为企业带来可观的效益，社会效益和经济效益非常显著。

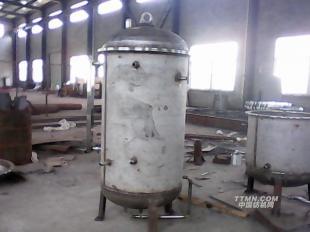

本项技术的目的是热能的循环再利用，回收的方法是：

蒸箱A1工作完成后剩余的4个压力的热蒸汽，一半输入到蒸箱A2内，另一半输入到储热罐B罐体内（储蓄罐内放有水，水遇到热蒸汽变成热水）。这样蒸箱A2 2个压力的蒸汽输入储热罐B内循环回收热量，水变成热水，然后将储热罐B内热水输入到蒸箱A2实现热能的循环再利用。
