Q411 1-100管喷射绞丝染色机

无锡市惠山振华机械厂

2011年11月18日　　来源：中国纺机网编辑部

一.设备用途

本系列喷射式绞纱染色机是目前国内较为先进的绞纱染色设备,具有产量高,染色质量好,节约染料,操作简单等优点,同时具备用途广泛,通用性强的特点,可进行多种质料的绞线染色,如真丝,人造丝,棉纱,丝光棉,人造棉,棉麻线,晴纶线等,同时还可以利用该机在染色前进行漂白处理,适应长度可长,可短的不同规格,也可根据用户提出的使用要求制作特殊规格。

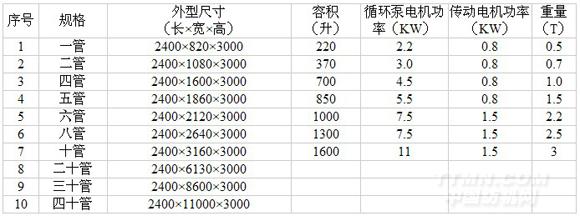

二.主要规格与技术特征:

1.喷管式:1管到100管

2.每管容丝量:5-8kg

3.工作温度: 98℃

4.加热方式:直接蒸汽加热,间接蒸汽保温。

5.染液循环方式：染槽内的染液由循环泵经分配箱进入喷管，对绞丝进行喷射染色后再流回染槽如此循环。

6.使用蜗轮蜗杆：与一般厂生产的链轮式有明显优点,体积小,重量轻,水量急。

7.水温在98℃时能喷射10-20cm。

8.使用晶体管自动继电控制使用极为方便,间歇正反时间可自行调节,又可手动控制,传动装置使用摆线针轮减速机。

9.设备主要材料:1Cr18Ni9Ti不锈钢。

三、机械特征和主要组成部分及说明

1.喷管：
