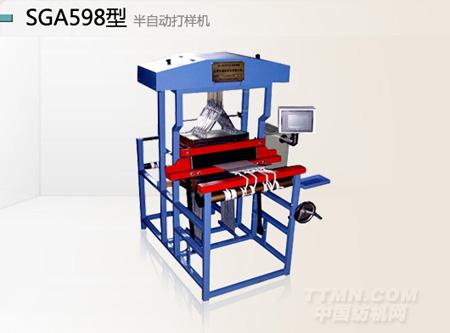

SGA598型半自动打样机

公司名称：江阴市通源纺机有限公司



一、机器的技术参数及性能指标

（1）、幅宽：筘幅20英寸；

（2）、选色：手动；

（3）、棕数：16页；

（4）、卷取：手动；

（5）、打纬：手动；

（6）、提棕：电脑PLC控制、气动开口；

（7）、气源控制：气源压力0.45~0.8Mpa，最大耗气量200L/min；

（8）、电源：额定电源220伏，频率50HZ；

（9）、外行尺寸（mm）：1300*980*1510。

二、结构特点

（1）、本机采用无缝矩形钢管整体焊接而成，结构合理，刚性好；机器外表采用烤漆处理，亮度好，外型美观；

（2）、采用气动提棕开口装置，避免了传统纹钉机械结构易磨损等缺点；动作平稳，噪音小，可靠性高；

（3）、电器系统采用PLC控制触摸屏，同时存贮6个纹板，并且每个纹板可达1000行，并且预留电脑插口，可以实行PC和PLC通信。

三、产品主要部件清单

序号 部件名称 生产企业或品牌

1 气缸         台湾亚德客

2 电磁阀         台湾亚德客

3 PLC         德国西门子

4 触摸屏         台湾easy view

5 接近开关 德国图尔克

四、附机配件及工具清单

（1）、尼龙棕丝                      2000根/台

（2）、穿棕压板                      2块

（3）、穿棕钩（单头、四头）         各1把

（4）、插筘刀                         1把

（5）、铁木梳                         1把

（6）、钢筘（40齿/英寸、80齿/英寸）    各1只

（7）、说明书                          1份
