HS542卷曲机

邯郸纺织机械有限公司

2011年09月27日　　来源：中国纺机网编辑部

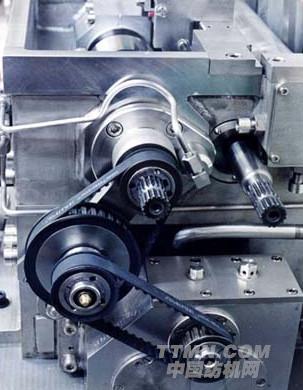

HS542卷曲机
1.产品用途
HS542卷曲头是将经过水洗牵伸等工序后的腈纶丝束进行卷曲，使其具有一定的抱合力，以满足可纺性的要求
2.主要规格
2.1型式：四罗拉立式卷曲箱式卷曲机
2.2卷曲轮直径：Φ102mm
2.3卷曲轮宽度：HS542(63.5)64MM(21/2in卷曲头)HS542(127)127MM(5in卷曲头)
2.4卷曲刀角度：22°
2.5卷曲刀与卷曲轮间隙：0.15-0.20mm
2.6卷曲轮加压方式：气缸加压：杠杆比：2.96
加压压力：p=1445N(Φ=0.1mpa)
加压缸型式：薄膜气缸
加压缸直径×行程：Φ89mm(31/2in)×44mm(13/4in)
加压缸有效面积：5806mm2(4in2)
2.7下罗拉加压方式：气缸加压
加压压力：p=126N(p=0.1mpa)
加压缸型式：薄膜气缸
加压缸直径×行程：Φ51mm(2in)×41mm(15/8in)
加压缸有效面积：1935mm2(3in2)
2.8卷曲轮两侧密封型式：气缸加压的固定式石墨侧板
2.9卷曲丝束细度：HS542(63.5)52ktex(47万旦)HS542(127)104ktex(94万旦)
2.10外形尺寸：1×b×h702×621×410mm
2.11总重：约500kg
