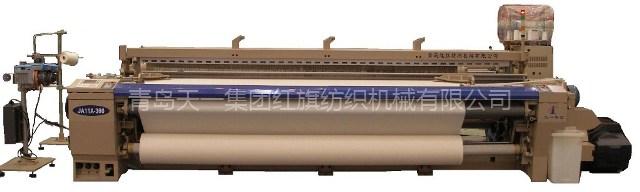

红旗纺织-喷气织机

红旗纺织-喷气织机

技术参数 项目　规格　选择件筘幅公称筘幅190.210.230.250.280.340.360cm 有效穿筘幅公称筘幅减0～60cm(190～250cm)
公称筘幅减0～80cm(280cm以上)
 织造范围 短纤维：60S/1～5.8S/1 纬纱选择 双喷自由选择、4喷 动力 超启动马达 按钮式启动、停车、正反转缓慢运动 通过电磁制动器制动、定位停车 引纬　 主喷嘴、副喷嘴并用式拉伸喷嘴异性钢筘 辅助主喷嘴 开口 积极式凸轮开口：棕框最多10页 多臂开口：棕框最多16页 送经边盘直径电控送经(ELO)带自动反转装置 积极送经  800mm914mm1000mm卷取 MTU:机械式卷取ETU:电子卷取最大卷布直径400cm 纬密范围MTU:6.6～80.5根/cm (16.7～204.4根英寸) 织布长度计数在触摸屏上显示布长、带定尺停车功能 边撑器下置式或上置式 打纬　 曲柄式多筘座脚打维机构
4节连杆打维(筘幅190～280cm以下)
6节连杆打维(筘幅280～360cm)
配置摇轴中间支撑架 测长储纬 纬纱滚筒回转式储纬器 纬纱架 落地式4支筒纱(2喷)，落地式8支筒纱(4喷) 布边 行星齿轮方式 纱端处理 采用捕纱方式握持住单侧纱端 剪纬 机械式剪刀 加油 主要传动部分为油浴方式、集中加油(黄油手动) 停车装置断纬光电反射式探维器，带纬纱到达角度显示功能 断经电气接触式，六排停经片 其他　绞边纱、纱端处理纱断头停车 停车原因触摸屏上显示信息
多功能4色灯停车显示  边盘直径φ800L1860

注
1)L为φ800边盘的概略尺寸，至于其它规格的详细尺寸，请直接向我司询问。
2)边盘直径为φ914或φ1000时，根据经轴位置需要将地面加高或在地面挖槽。

 公称筘幅(尺寸) 190(75)210(83)230(91)250(98)280(110)340(134)360(142)W
(2C)消极凸轮开口399041904390////积极凸轮4330453047304930523057305930下置式积极多臂4420462048205020532059206120A1900210023002500280034003600B2540274029403140344040404240注：W为双喷时的概略尺寸，至于其他规格的详细尺寸，请直接向我司询问。
