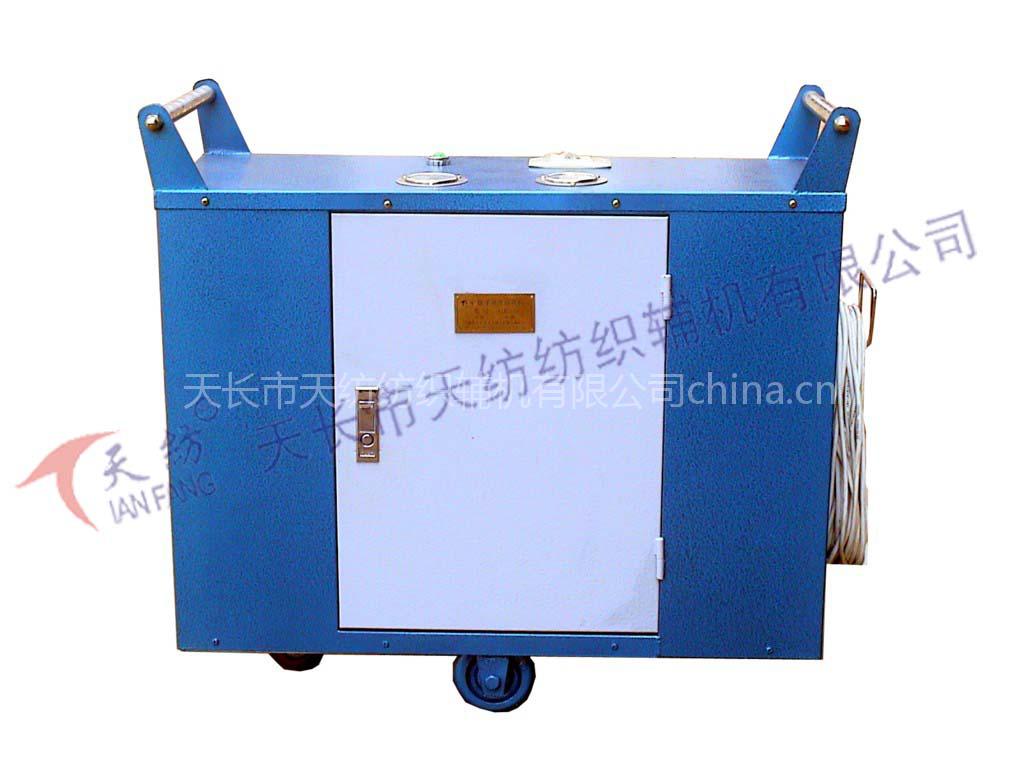

锭子清洗加油机

锭子清洗加油机

一、用途： 　　本机供棉纺、毛纺及化纤高速柱轴承锭子清洗和定位加油之用。适用于D1200型锭子（轴承中心到锭尖距离为120毫米），D1206BC型锭子（轴承中心到锭尖距离为115毫米），D1300型锭子（轴承中心到锭尖距离135毫米）。 锭子清洗加油机 D1200型锭子用C号枪管，D1206BC型锭子用B号枪管，D1300型锭子用A号枪管。 　　其他型号锭子订货时，务必附锭子结构图。 　　二、结构 　　本设备主要部分为：油泵、清洗枪、定时加油枪、油箱（干净油箱、脏油箱），过滤器（细过滤器、粗过滤器），压力表、机架。 　　油泵由加泵（B在中间），清洗吸油泵（A靠电机旁）和加油吸油泵（C靠外端）串联而成，油泵电机型号为JW09A——4（T3），370W．1400转/分。 　　清洗枪和定位加油枪的结构见图四和图五，清洗枪冲管开有三个互成120的小孔，干净油从此小孔喷出，冲洗锭管后的脏油吸管经粗过滤器和清洗吸油泵吸入脏油箱，加油的润滑油由加油管注入锭管，待油上升到一定位置由吸油箱经加油吸油泵和细过滤器回到干净油箱。 　　干净油箱可贮油16公斤，供清洗和加油用，脏油箱贮满后可从油箱下部放油管放掉。 　　细过滤器装在右侧，滤纸层与白泥两道过滤，粗过滤器装在右侧偏后的部位，两道过滤网过滤。 　　台面有两个压务表，一只压力表指示细过滤器的压力，当压力表指针转到4公斤/平方厘米，保险阀打开，细过滤器内部分油经保险阀流入脏油箱，细过滤器表示失效，另一只压力表指示清洗注油压力，注油压力可可通过设在加油泵出油口处的压力调节。台面上有一个旋转开关，不论向左向右旋转，电动机转向不变。 　　三、使用方法 　　1、将清洗机插头接上细纱机电源（插座）——380V三相，必须接地。 　　2、打开旋钮开关，观察右边的清洗枪注油压力表，如指针转动（指示压力在2—3公斤/平方厘米）表示正常，可以使用。如指针不动，表示电机反转，应立即关车，变更接线。 　　3、新机或久放之设备，开机后应检查各部运转正常，并无漏油现象方可使用。 　　四、清洗锭胆和锭脚： 　　1、取出锭盘。 　　2、把清洗枪管插入锭胆内，必须把入口封严（压紧），此时吸油管即把脏油吸收。 　　3、扳动板机，用油冲洗，待从透明弯头察看，吸出的油清洁时，放松板机，让清洗枪再吸2—3秒钟，以便吸净残油。 　　4、取出枪管 　　5、加油 　　（1）把加油枪管插入锭胆内，必须把入口封严（压紧）。 　　（2）扳动板机，观察塑料回油管内有回油时，说明锭管内油已加到一定位置
