电脑绗缝机

一、   综述

我公司是传统的机械制造企业，一直从事纤维及纤维制品加工设备的研究制造，产销量均为全国第一。

眉三牌系列电脑绗缝机是由眉山阳泰工贸有限公司设计和制造的一种高效率、高自动化的绗缝设备，该机能自动快捷缝制多种物料和图案。主要用于各种被子、床罩、睡袋、床垫、纺织装饰品等的生产，现有花型220多种，特殊花型可定做。

在电脑绗缝机上，主机大梁与框架作X、Y方向运动，其工作原理大大不同于普通机型，与常规机相比，它有许多优点，如屏幕汉字显示、针迹跟踪、控制准确、操作简单、维修方便、完善的设计和制造使针迹均匀美观，绗缝制品达到出口要求，使所用客户满意。

主要特点：

1、所有图案和程序均存储在电脑硬盘上，电脑以中文方式显示预置参数，绗缝图案和工作状态。操作者可按屏幕菜单提示，选择所需要的工作参数，如被子的花型、针迹长度、针速等。

2、绗缝时，屏幕作实时动态跟踪和图案变色显示。

3、发生断线停止后针能自动上浮，穿好线后能自动返回断线点开始绗缝。

4、绗同一花样时无需重读。

5、整机主要电器部件都选用名牌产品，如主板（惠普），变频器（日本松下），步进电机、步进电机驱动电源（中日合资国家重点企业常州宝马天地）。

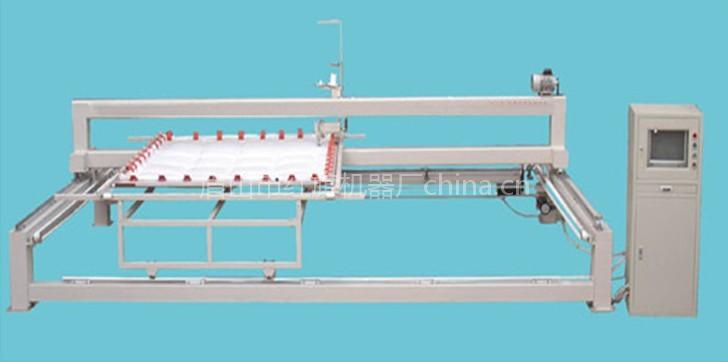

二、   绗缝机图片

三、主要技术参数

1、机器占地面积      3.0m×4.5m

2、最大缝件尺寸      2.3m×2.5m（可按缝件尺寸定作机器）

3、针距              2--12mm（可调）

4、针速              300-2000转/分（可调）

5、使用针型          130/21进口机针

6、针迹形式          双钱锁式，单针

7、整机重量          1000kg

8、所需电源          220V 50HZ

9、功率              1.5KW

四、电脑绗缝机的安装与开机前的准备

1、机器安装地点要求地面结实、平整、室内通风透光，附近无腐蚀性介质和气体侵蚀，无明火及火种隐患的场所。

2、主机安装时，根据车间生产工艺确定主机架安装位置后，连接安装固定好四根底架轨道，要求四边平行并成直角。把带有滑轮的大梁主机和拖架放到轨道上，连接好四根链条并固定好夹链条的螺丝，推动大梁和拖架使X、Y方向轨道轻便灵活。

3、主机安装就绪后，把电脑柜放在主机旁，根据线标连接线路（见附录外围设备线路图）。

4、绗缝机头要进行清理、调整、加油后才能开机。

5、要求有漏电保护器，并适用于电脑绗缝机所需要的电压及功率，要有可靠的接地，且变频器与主机接地分开。

五、电脑绗缝机的操作步骤

1、开通电源，开显示器，开电脑，出现厂名后按确定键（即回车键Enter）后出现操作系统。

2、根据花样本上花形的编号选择花形按F1，进入花样装入功能，用键←、↑、→、↓进行选择，确定按“Enter”，查看110号以后的花形按←↑→↓四个移动键右上角的Pageup、Pagedown键上下翻页。

按F1键后，再按ESC键退出花样装入功能。

3、根据被子大小缩放花形按F2，进入花形缩放的功能，先缩放X，即宽度，用↑数据加1、↓数据减1，→数据加10，←数据减10，确定所需数据，按回车键“Enter”确定，随即出现Y，即长度，缩放用同样的方法，按回车键“Enter”系统重新生成花形，ESC键退出，花形缩放范围50cm-250cm，花形尺寸最少比夹被子的框子小35厘米（公分）。

4、调节针距按F9，调节范围2-12 mm，↑针距加0.5，↓针距减0.5，回车键“Enter”确定针距。

5、把夹好的被子放到设备托架上，把机器缝纫机头推到实际起针点，即缝纫机针距右外边框17cm再加电脑上所显示的左界为起针点，距上外边框17cm，并穿好线。

6、开电机电源，按电脑柜上的绿按钮，开通电源后，框架已锁住不能随意推动。

7、缝制按F4，缝制过程中可接受以下命令：

F10，暂停，↑加速，↓减速，出现断线后按F10暂停，按←键空走倒车，→键空走前进，倒车至断线处，按任意键暂停，穿好线后按F4继续缝制。

在穿不到线的情况下，倒车至断线点，停止后可按F7键，缝纫机自动靠近边框，穿好线，按F4自动回位继续缝制。

8、缝制结束后自动返回到起针点。

9、工作结束后，关电机电源，按电脑柜上的红按钮。

10、关电脑，关显示器。

注：F5测试，该功能主要用于系统安装测试，可执行以下命令：F9启动机头，用↑↓键进行加速减速，ESC返回，←框架左移、→框架右移、↑框架上移、↓框架下移，ESC退出。

请用户必须按照以上操作顺序工作
