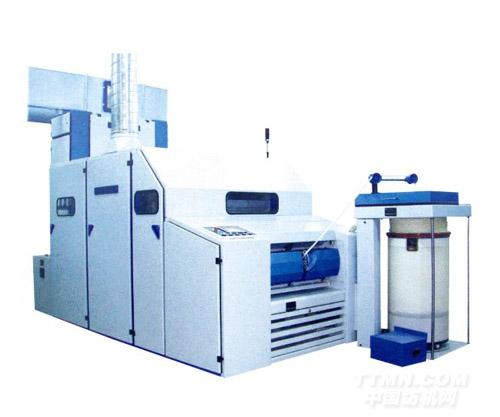

FA224、FA221D、225、1204高产梳棉机

河南省荥阳通达纺织机械有限公司

2011年09月27日　　来源：中国纺机网编辑部

一、产品用途

　　本机将清梳喂棉箱输送的筵棉进行梳理，除杂并排除部分短绒后，集束成较均匀的棉条，有规律的圈放在棉条筒内，供后续工序使用。本机设计最高速度220米/分，实际产量在35-55公斤/台时，用PC机控制，设有长短片段自调匀整装置，采用多电机传动，简化了传动机构。本机主要零部件如基架，锡林筒体，道夫筒体等均采用钢板结构、刺辊下设预分梳板，锡林前后各设三根固定盖板，互动盖板总数为80根，工作盖板为30根，盖板运行方向与锡林转动方向相反。整机牢固可靠，外形整齐，安全可靠。

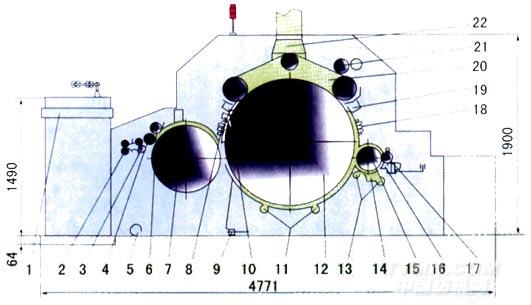

1、圈条器                 2、大压辊
3、轧碎辊                  4、剥棉罗拉
5、底板吸口              6、清洁辊
7、道夫                     8、前固定盖板
9、底板吹气             10、前棉网清洁器
11、锡林下方吸口 12、易林
13、刺辊下方吸口 14、预分梳板
15、刺辊                  16、喂棉板
17、喂棉罗拉           18、后固定盖板
19、后棉网清洁器 20、活动盖板
21、清洁辊              22、连续吸落棉总管

二、主要规格

喂入棉层宽度（mm）	920
定量（g/m）	350-720
输出棉条定量（g/m）	4-6
总牵伸倍数	70-130
实际出条速度（m/min）	150-180
刺辊直径（mm）	250
速度（r/min）	600;900;950;1116
刺辊底部	除尘刀加分梳板
锡林直径（mm）	1290
速度（r/min）	280;350;400
道夫直径（mm）	700
回转盖板总跟数	80
工作盖板根数	30
盖板速度（mm/min）	102-305
固定盖板根数	前3后3
棉网清洁器	前2后1
生头时出条速度（m/min）	15-20
剥棉型式	三罗拉剥棉
集棉器型式	气动操纵转动式弧板
总功率	8.69
选用条筒规格	Φ600×900（1100）Φ900×900（1100）
配用圈条器形式	自动换筒/人工换筒
外形尺寸（长×宽×高）（mm）	4741×2675×1900
机器净重（kg）	约7300
