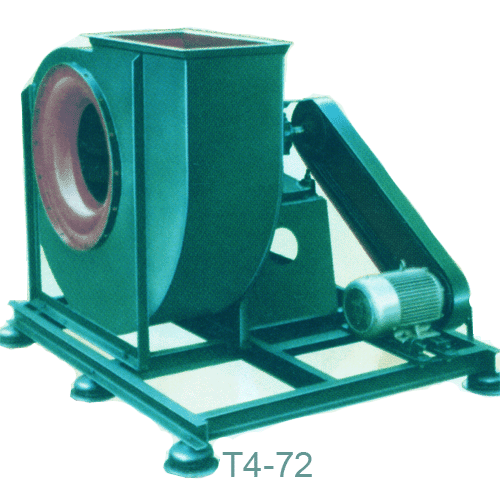

T4-72型离心风机

公司名称：台州市杰龙风机厂

一、风机产品概述

1.风机的用途

T4-72型离心风机一般用于工厂或较大建筑物的通风换气，它既可输入气体，也可输出气体。它输送的气体为空气或其他不自燃、不挥发、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/m 3 。气体温度不得超过80°C。

风机可制成右旋和左旋两种型式。从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

2.风机的型式

风机可制成右旋和左旋两种型式。从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示，反之称左旋风机，以“左”表示。

风机的出口位置，以机壳的出风口角度表示。在用户无物要求时，№3～6在出厂时均做成一种型式：出风口位置调整范围0°～255°，间隔是45°，传动方式为A式传动；№7～12的出风口位置制成固定的三种：0°、90°、180°不能调整，订货时需注明。

3.风机的结构

№3～6风机主要由叶轮、机壳、进风口等部分配直联电机组成；№7～12除具有上述部分外，还有传动部分。

（1）叶轮：由10个后倾圆弧薄板型叶片、曲线型前盘和平板后盘组成，均用钢板制造，并经动、静平衡校正和超速运转实验，空气性能良好，效率高，运转平稳可靠。

（2）机壳：其中№3～12机壳制成整体；№14～20的机壳制成二开式，沿中分水平面分为两半外，用螺栓连接。

（3）进风口：制成整体结构，用螺栓固定于风机一侧，与轴向平行的截面为曲线形，它能使气流顺畅时入叶轮，且损失较小。

（4）传动：由主轴、轴承箱、流动轴承、皮带轮组成。
