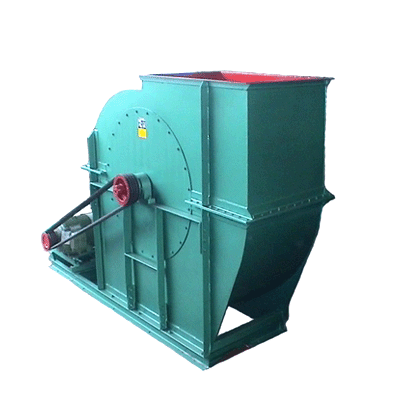

4-79型离心风机

公司名称：台州市杰龙风机厂

一、风机产品概述

1.风机的用途

4-79型离心风机一般用于工厂或大型建筑物的室内通风换气，它既可输入气体，也可输出气体。它输送的气体为空气或其他不自燃、不自爆、无缠绕性、对人体无害、对钢铁材料无腐蚀之气体。气体内不得含粘性物质，所含尘土及硬质颗粒物不大于150mg/ m 3 。气体温度不得超过80°C。其他性能相近者变可选用。

2.风机的型式

风机可制成逆时针旋转和顺时针旋转两种型式。叶轮顺时针旋转者称顺时旋风机，以“顺”表示，反之称逆旋风机，以“逆”表示。

风机的出口位置，以机壳的出风口角度表示。4-79№3A～6A在出厂时均做成一种型式：出风口位置调整范围0°～255°，间隔是45°，№7C～8C出风口位置调整范围0°～180°，间隔是22.5°；№10E～20E单进风和双进风出风口位置均制成固定的三种：0°、90°、180°，不能调整，如果您想要特殊机号、特殊出风口角度等非标型号，我厂也可为您设计和制造，但订货时需详细注明。

3.风机的结构

№3A～6A风机主要由叶轮、机壳、进风口等部分配直联电机组成；№7C～12E除具有上述部分外，还有传动部分。

（1）叶轮：由10个后倾圆弧薄板型叶片、曲线型前盘和平板后盘组成，均用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳可靠。

（2）机壳：制成两种不同型号，其中№3～12机壳制成整体；№14～20的机壳制成二开式，沿中分水平面分为两半外，用螺栓连接。

（3）进风口：制成整体结构，用螺栓固定于风机一侧，与轴向平行的截面为曲线形，它能使气流顺畅时入叶轮，且损失较小。

（4）传动：由主轴、轴承箱、流动轴承、带轮组成。
