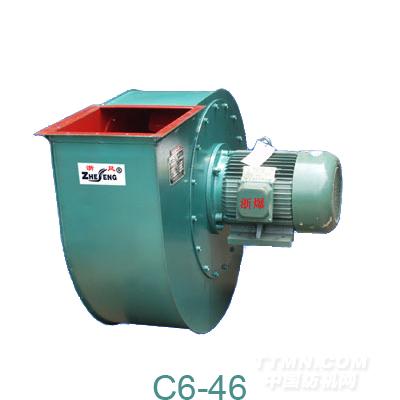

C6-46-11型排尘风机

台州市杰龙风机厂

2011年11月30日　　来源：中国纺机网编辑部

一、风机产品概述
风机的用途和结构
        C6-46-11型排尘风机适用于排送含有木质碎屑、竹质纤维或尘土与空气的混合物，介质温度不超过80°C。
        其中：
        （1）C——表示尘土的汉语拼音字头。
        （2）6——表示通风机在最高效率点时全压系数乘10后的化整数。
        （3）46——表示通风机在最高效率时的比转数化整数。
        （4）11——其中第一位数字1表示单吸入风机，第二位数字1表示设计顺序号。对于№4以下通风机，在工作范围内其效率及压力的下降值应符合：
        №4不低于特性曲线图规定值的95%。
    №3不低于特性曲线图规定值的90%。
        C6-46型风机一般设计为七个机号：№3、4、5、6、8、10、12。其中№3～6采用电机直联（A式）或皮带轮（C式）两种传动方式；№8～12用皮带轮（C式）或联轴器（D式）两种传动方式。
        通风机具有6个向前弯曲叶片、平板后盘和铸铁轴盘。叶轮经动静平衡校正和超速运转试验，运转平稳。
        主轴采用优质碳素钢制造。
        为安装检修方便，№3～6机壳均为整体，而№8～12分为两部分，用螺栓连接。
        通风机可做成左旋和右旋两种型式，进风口固定于机壳一侧，出风口位置旋转方向：№3～6可做成6种不同位置；№8～12可做成3种不同位置（参看外形尺寸图）。
