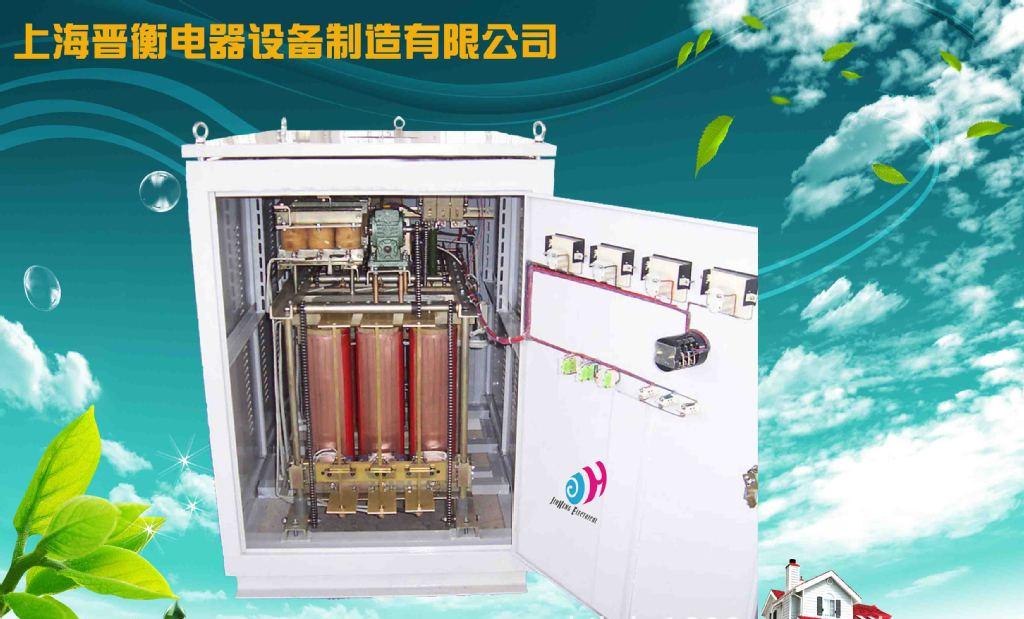

上海晋衡单相/三相大功率补偿式稳压器

产品品牌：上海晋衡 产品型号：SBW DBW 类型：感应式交流稳压器 输出电压：380 V 输入电压：304-456 V 类型 感应式交流稳压器输出电流 157（A）输入电压 304-456（V）输出电压 380（V）输出功率 100K（W）频率范围 50-60 HZ工作温度 -25-45 ℃ SBW、DBW系列全自动补偿式交流稳压器（以下简称稳压器），是我公司引进、吸收西欧先进技术，同时结合我国国情，为稳定交流电压而设计的。它由接触调压器、补偿变压器、自动控制电路和伺服电机等组成。补偿变压器二次串在主回路，一次和接触调压器的输出端相连。当电网电压不稳或负载变化时，由自动控制电路从稳压器输出端采样并给出控制信号，控制接触调压器上的伺服电机转动，经减速机构减速并由链条驱动碳刷在接触调压器表面作往复滑动，调节接触调压器的输出电压来改变补偿变压器的二次电压，实现自动保持输出电压的稳定。本系列稳压器可用于一切需要稳压的场合。如厂矿、企业、油田、铁路、医院、邮电、宾馆、建筑、科研等部门的机加工设备、纺织机械、生产自动流水线、试验装置、电梯、医疗器械、计算机机房、中央空调、起重机、搅拌机、印刷设备等等。本系列稳压器具有以下特点:·效率高（在98%以上）；·不产生波形畸变；·电压调节平稳；·适用任意负载（阻性、容性、感性负载）；·能承受瞬时超载；·可长期连续工作；·设有稳压、市电两套独立的供电系统；·稳压状态有手控/自控两种控制方式，且切换操作方便。主要技术参数:·输入电压范围：线电压304V~456V，相电压176V~264V·输出电压：线电压380V（1±5%），相电压220V（1±5%），可设定·稳压精度：±（1~5）%，可设定，出厂设定在±3%·工作频率：50/60Hz·抗电强度：工频2000伏、1分钟·绝缘电阻：大于2MΩ·过压保护电压：418V±3V·欠压保护电压：323V±3V·相序保护注1：如需设置缺相保护，过流保护等应在订货时提出，可按要求定制注2：可定制输入电压266V~494V稳压器，输出电压三相380V注3：可定制稳压变压器（如输入三相304V~456V，输出三相200V）注4：可定制输入电压三相200V稳压器SBW系列三相补偿式稳压器（同调型）规格与尺寸型号容量（KVA）电流（A）外型尺寸（mm）宽×深×高柜数净重（kg）毛重（kg）SBW-3046800×620×13501240280SBW-5076800×620×13501300350SBW-80122800×620×13501350400SBW-100152850×620×15001380430SBW-1502271050×750×17301600650SBW-1802731050×750×17301730800SBW-2003031100×850×19301780850SBW-2253411100×850×19301880950SBW-2503791100×850×193019301000SBW-3004551200×850×2010110601150SBW-3204851200×850×2010111101200SBW-3505301200×850×2010111601250SBW-4006061250×850×2210113301450SBW-4506821250×850×2210115201650SBW-5007581050×850×2110216501780SBW-6009091900×1050×1050218502000注5：SBW-600KVA以上的参考SBW-F（分调型）系列三相稳压器DBW系列三相补偿式稳压器（同调型）规格与尺寸:型号规格额定容量（KVA）额定电流（A）输入电压（A）输出电压（V）外形尺寸（宽）电缆规格DBW5A-3313相压电176~264（补偿±20%）相压电220V230×460×5002×2DBW5B-3313相压电176~264（补偿±20%）相压电220V230×460×5002×2DBW5A-5522相压电176~264（补偿±20%）相压电220V±5%230×460×5002×2.5DBW5B-5522相压电176~264（补偿±20%）相压电220V±2%~3%230×460×5002×2.5DBW5A-101045相压电154~286（补偿±30%）相压电220V320×500×8002×6DBW5B-101045相压电154~286（补偿±30%）相压电220V320×500×8002×6DBW5A-202090相压电176~264（补偿±20%）相压电220V320×500×8002×25DBW5B-202090相压电176~264（补偿±20%）相压电220V320×500×8002×25DBW5A-3030136相压电176~264（补偿±20%）相压电220V400×500×10002×35DBW5B-3030136相压电176~264（补偿±20%）相压电220V400×500×10002×35DBW5B-5050227相压电176~264（补偿±20%）相压电220V400×500×10002×70
