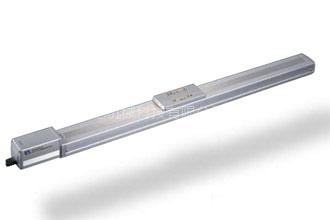

电缸RCP2-SS7C系列

RCP2-SS7C

电缸　滑块型　本体宽度60mm　

脉冲马达　联轴器型 　 铁制基座型

---

■型号项目RCP2─SS7C─I─42P ─□ ─□─P1─ □─ □系列类型编码器种类马达种类导程行程适用控制器电缆长度选项42P:脉冲马达12:12mm50:50mmP1:PCONN:无BE :刹车I :增量型规格6:6mm|PSELP:1mNM:反原点规格42 □ 尺寸3:3mm600:600mmS:3mSR :滑块部为滚子规格(每50mm 一档进行设定)M:5mX □□:指定长度R □□:机械电缆

---

>> 驱动轴规格

■ 导程与可搬重量

型号

导程（mm）最大可搬重量行程（mm）水平（kg）垂直（kg）

RCP2-SS7C-I-42P-12- ① -P1- ② - ③

12~30~450～600（每50mm）

RCP2-SS7C-I-42P-6- ① -P1- ② - ③

6~30~8

RCP2-SS7C-I-42P-3- ① -P1- ② - ③

3~30~12

注释：　① 行程　② 电缆长度　③ 选项

■ 行程与最高速度 （单位为mm/s） 导程行程 50 ~500 (每50mm)

~600 (mm)

12 600 470 6 300 230 3 150 115项目内容驱动方式滚珠丝杆 φ10mm　滚轧 C10重复定位精度±0.02mm空转0.1mm 以下基座材质：专用合金钢允许负载力矩Ma ：14.7N•m　Mb ：14.7N•m　Mc ：33.3N•m负载伸出长度Ma 方向300mm 以下　Mb•Mc 方向300mm 以下使用环境温度、湿度0 ～ 40℃、85％ RH 以下（无凝露）

---

>> 适用控制器

RCP2 系列的驱动轴，可使用以下的控制器控制运行。请根据所使用的用途，选择相应的类型。

名称型号特征最大定位点数输入电源电源容量定位型PCON-C-42PI-NP-2-0最多可进行512 点定位512 点DC24V最大2A安全区域对应定位型PCON-CG-42PI-NP-2-0电磁阀型PCON-CY-42PI-NP-2-0可使用与电磁阀相同的控制方式进行操作3 点脉冲串输入型（差动线驱动器规格）PCON-PL-42PI-NP-2-0差动线驱动器对应脉冲串输入型（一）脉冲串输入型（开集规格）PCON-PO-42PI-NP-2-0开集对应脉冲串输入型串行通信型PCON-SE-42PI-N-0-0串行通信专用型64 点现场网络型RPCON-42P现场网络专用型768 点程序控制型PSEL-C-1-42PI-NP-2-0可进行程控操作最大可进行2 轴操作1500 点
