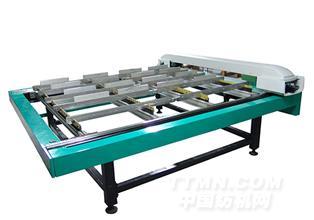

平网喷墨制网机

公司名称:绍兴轻纺科技中心有限公司

JC15200电脑一体化喷墨制网系统，基于绍兴轻纺科技中心在制网机开发和电脑图形处理方面的雄厚技术实力，系创新一代电脑一体化的直接制网设备。该产品以其先进的技术、合理的使用成本成为平网制网设备中的新锐。
它采用墨水直接在平网上喷绘出图案，之后爆光冲洗即可制成专业级丝网。由于省去了贴胶片工序，因此制网准确度和生产效率都大大提高，生产成本大大降低，同时也克服了贴片晒网过程中的接缝不准网点损失，杂质等缺陷，色彩重现度好。精工制作的步进马达和伺服系统，打印定位精度高达0.035毫米；采用压电式（气泡式）喷墨打印头，制网精度为360DPI/720DPI（压电式），300DPI/600DPI（气泡式）.
可制作满底云纹等复杂图案和花型，与金昌EX9000分色软件的S形开路配合使用，将使平网对花更精确，本设备亦可与专用四色分色RIP连接，可成为大型丝网印刷户外广告的制网设备,印制产品难以仿制和抄袭。

●2.主要技术指标

最大成像幅面：1500mm x2200mm 扫描线密度：360DPI /720DPI（压电式）

300DPI /600DPI（气泡式）

成像速度：7-11m /h（气泡式）

24-48m /h（压电式） 整机重复定位精度：≤ ±20um

接口条件：与计算机信号均为TTL电平

外形尺寸：主机：长 2600mm x 宽 2200mm x 高 1000mm

重量：主机 ≤1000 KG 耗电量：主机≤ 2 KW

●3.工作原理：

采用压电式(气泡式）喷墨打印头，使用水溶性（油性）墨水，通过电脑控制的数字信息，把墨水喷到有光敏性涂层的网上，形成一层不受光影响的'薄膜'，获得表面正片的功能，然后在整体光源下曝光、显影和固化。它的工艺路线为：（扫描分色制网版涂感光胶）直接喷射花样曝光显影固化。在这条工艺路线上，扫描、分色处理与前面已叙述的电子分色系统处理过程相同，网版、涂感光胶、曝光、显影、固化和传统的制网工艺相同，所不同的是把原先用激光照排机出胶片并将显影后的胶片拿到曝光机上包网感光的过程改成了电脑直接控制打印头处理。打印头通过计算机将分色处理的数字化花样信息按花型喷出墨水对网版进行'射凿'。
