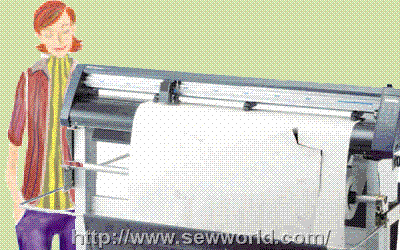

日图GRAPHTEC服装纸样绘图切割机日图服装纸样绘图切割机CE3000-120AP是日本 GRAPHTEC(日图)公司专为服装 CAD 系统设计的一款集绘图与切割于一体的高精度、高速度输出设备。日图服装纸样绘图切割机CE3000-120AP 可使用多种规格的图样纸，最大幅宽为 1220 mm(使用 3" 筒芯)，厚度范围为 64 ～ 130 g/m2。落地支架、卷筒介质架和介质收集篮都作为 日图服装纸样绘图切割机CE3000-120AP 的标准附件，以确保精确绘制长幅样稿并做极精准的切割。日图服装纸样绘图切割机CE3000-120AP 还为您提供了七种不同类型的齿孔线，能够让您在切割作业完成之后轻松利落地将各个纸样单独分离出来。此外还为您提供了可在加工作业完成之后将其自动裁切下来的自动切纸器。日图服装纸样绘图切割机CE3000-120AP 的笔车能够同时装载一支绘图笔一把刻刀，因此能够在绘图作业和切割作业之间轻松切换。日图服装纸样绘图切割机CE3000-120AP 还能将四组用户设定参数存储于内存中，以便您随时调用。型号CE3000-120APCPU32 位 CPU结构滚筒式(摩擦馈送)驱动系统数字伺服最大切割范围1164 mm × 50 m (使用 3" 筒芯时)最大可保精度切割范围1164 mm × 3 m (使用 3" 筒芯时)*1可接受介质宽度160 ～ 270 mm、300 ～ 400 mm、400 ～ 540 mm、580 ～ 680 mm、710 ～ 810 mm、850 ～ 950 mm、990 ～ 1090 mm、1120 ～ 1220 mm(相应介质宽度的最大可获取范围即是有效绘制范围)最大可接受介质宽度3" 筒芯：1220 mm2" 筒芯：1180 mm最大可装载介质长度100 m/卷介质类型高品质服装图样纸(64 ～ 130 g/m2)筒芯直径：2"、3"最大切割速度60 cm/s最大加速度13.9 m/s2 (45°方向)可指定切割速度1 ～ 10、15、20、25、30、35、40、45、50、55、60 cm/s刀压20 ～ 300 gf (分 31 级)机械分辨率0.005 mm可编程分辨率GP-GL：0.1/0.05/0.025/0.01 mmHP- GL™：0.025 mm重复精度0.1 mm/2 m 以内*2可装载工具数2兼容的刻刀类型超钢兼容的绘图笔类型水性纤维头笔接口RS-232C 串口、并口、USB缓存2 MB指令集GP-GL/HP- GL™ (可用控制面板选择)显示面板16 字符 × 1 行的液晶屏电源需求100 ～ 120 VAC、220 ～ 240 VAC，50/60 Hz功耗100 VA运行环境10 ～ 35 ℃ (50 ～ 95 oF)，35 ～ 75 % RH (无冷凝)确保精度的环境16 ～ 32 ℃ (60 ～ 90 oF)，35 ～ 70 % RH (无冷凝)外观尺寸[宽]×[深]×[高]大约 1487 mm × 1020 mm × 1189 mm*3重量43 kg*3 *1：取决于卷筒介质卡盘的外形，当使用 2" 筒芯时，最大宽度将是 1140 mm。 *2：当使用 GRAPHTEC 指定的介质与切割参数时。 *3：包括支架和介质收集篮
