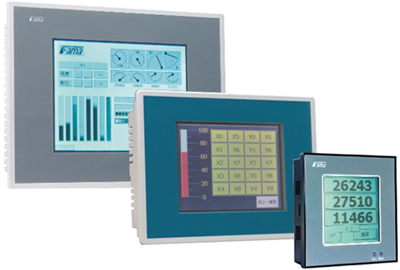

HMI触控人机
盟立自动化科技(上海)有限公司
2011年12月09日 来源：中国纺机网编辑部
公司名称：盟立自动化科技(上海)有限公司 .gif){kind=small}
Windows 物件导向编辑软体，规划迅速，使用简单
特点:
·超强功能，支援绘图、密码、多重区段警报、宏指令集、多语言选择等...
·采用高解析亮度LCD液晶，配合高灵敏度触控面板
·提供与各大厂牌控制器连线功能
·内建RS-232/422/485界面
·CE标准，高抗杂讯能力
规格/机型"
·GP-30M:3.3寸单色(16灰阶)
·GP-30I:3.3寸单色(16灰阶), 4-DI / 2-RELAY
·GP-50HT: 5.7寸TFT彩色(6.5万色)
·GP-104HT: 10.4寸TFT彩色(6.5万色)
HMI触控式人机介面介绍
|
型号
|
GP-50TH
|
GP-104TH
|
|
显示器类型
|
Color TFT LCD
|
Color TFT LCD
|
|
显示器尺寸
|
5.7"(对角线)
|
10.4"(对角线)
|
|
解析度
|
320x240
|
640x480
|
|
亮度(cd/m2)
|
400
|
450
|
|
对比度调整
|
经由触摸面板
|
-
|
|
显示色彩
|
256色
|
64K色
|
|
背光源
|
LED
|
CCFL
|
|
处理器
|
32-位元 RISC
|
32-位元 RISC
|
|
背光灯管寿命(MTBF)
|
50,000小时
|
50,000小时
|
|
运作状态LED
|
PWR & COM1, COM2 LEDs
|
PWR, COM1-3, 以太网LEDs
|
|
触摸面板
|
电阻式
|
电阻式
|
|
触摸次数
|
>1,000,000
|
>1,000,000
|
|
功能按键
|
-
|
1 "Menu" 键及七个使用者定义的功能键
|
|
记忆体(ROM)
|
2MB
|
8MB
|
|
RAM
|
512KB
|
16MB
|
|
资料/配方记忆体
|
256KB
|
512KB
|
|
RTC(可充电式锂电池)
|
可更换锂电池
|
有
|
|
资料储存(CF Card)
|
-
|
有
|
|
COM1
|
9脚的母接头(RS232/RS485/RS422 without RTS/CTS) or (RS232, COM2 RS422/RS485 without RTS/CTS)
|
9脚的母接头(RS232/RS485)
|
|
COM2
|
-
|
25脚的母接头(RS232/RS422/RS485)
|
|
COM3
|
-
|
9脚的母接头(RS422/RS485)
|
|
USB Bost
|
-
|
2
|
|
USB Device
|
-
|
1
|
|
以太网
|
-
|
有
|
|
外观尺寸(mm)
|
195.0(W) x 145.0(H) x 40.2(D)
|
297.0(W) x 222.0(H) x 52.3(D)
|
|
开孔尺寸(mm)
|
185.8 X 135.8
|
286.0 x 211.0
|
|
输入电源
|
24V DC ± 15%, < 8W
|
24V DC ± 15%, < 30W
|
|
前面板保护
|
IP65
|
IP65
|
|
认证
|
CE
|
CE, UL, FCC
|
|
重量(kg)
|
0.5
|
1.87
|
