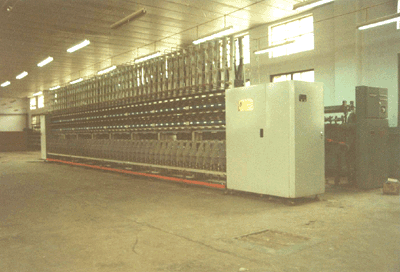

FB722型
沈阳华岳机械有限责任公司
公司名称：沈阳华岳机械有限责任公司
FB722型
.gif)
简介
一、用途
FB721、FB722型毛纺捻线机，是目前国内最先进的精毛纺捻线机，本机将并纱机并成的纱筒，先经过加捻再卷绕于纱管上，供络筒及针织等工序之用，它适用于精毛干捻，加捻羊毛，化纤的纯纺或混纺股线。
二、机器主要特征
本机外形简洁、墙板跨距小、刚性好、结构稳定。主电机安排在车尾，检修及变换速度方便。锭子传动采用滚盘及滚动轴承、双张力盘，适合高速运转及捻向变换。车头传动采用双面捻度及适应S.Z捻的传动机构。FB721采用双排交叉、卧式筒子架，FB722采用三排交叉卧式筒子架，上下左右交叉排列。断头自停装置采用插片式。锭子采用油膜阻尼吸震锭子，对速度适应性广，振动小。钢令板，导纱板，气圈环都采用牵吊式升降。升降系统自动化程度较高，操作简便。通过输送带可将使用过的空筒管输送到车尾。
本机与其它厂生产的同类机相比有较大的改进。增加了慢速起动装置，减少断头和紧捻；轴承化程度提高；蜗轮、蜗杆的轴承座改为整体式，保证了传动精度；采用接近开关代替机械式行程开关，提高三自动的灵敏性、可靠性。
主要技术数据
| 项目 | FB721型 | FB722型 |
| 锭数 | 384（96 352 416） | 396（384 372 108） |
| 钢令直径（mm） | 55 60 | 51 |
| 锭距 | 82.5 | 75 |
| 上罗拉直径（mm） | 60 | 68 |
| 下罗拉直径（mm） | 45 | |
| 锭子型式 | ZD4314 | D1301C-230 |
| 锭盘直径（mm） | 27 | |
| 升降全程（mm） | 255< | 230 |
| 断头自停装置 | 插片式自停机构 | |
| 钢令规格 | 锥面钢令ZGH5-55A ZGH5-60A | 锥面钢令ZGH5-51A |
| 适纺号数 | 55×2-10×2tex | 55×2-10×2tex（一般常用28×2-13×2tex） |
| 捻向 | Z或S | |
| 捻度范围（T/M） | 200-1200 | |
| 纱架 | 双排交叉卧式 | 三排交叉卧式、纱线径向抽头 |
| 自动机构 | 1、开车前能使钢令板自动复位 2、纺纱过程中，无论何时关车，能自动适位停车。 3、满管后，钢令板自动下降及自动适位停车。 4、如需提前落纱，能使钢令板自动下降及自动适位停车。 | |
| 电动机 | 主电机380V 13KW 钢令板升降电动机380V 0.18KW | |
| 长度（mm） | 17767.5（384锭） | 16770（396锭） |
| 宽度（mm） | 1000 | |
| 高度（mm） | 1900 | 2090 |
| 重量（t） | 约6吨 | |
