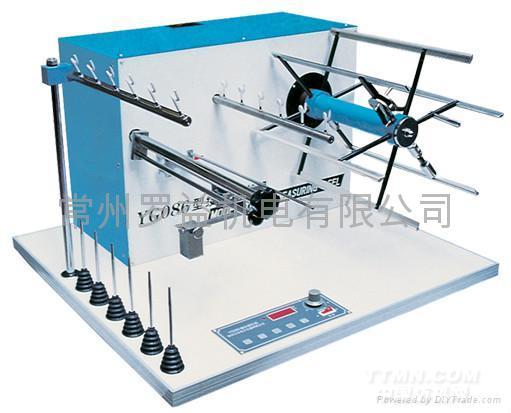

YG086D型电子缕纱测长仪（PIC）

公司名称：常州咏春纺织机电有限公司


产品描述


一、用途
本仪器用于摇取管纱或筒纱定长纱线，供测定纱密度（或支数）及缕纱断裂强度。
整机结构简单，控制系统采用世界著名的美国美信公司PIC单片机软件系统以及先进的西门子集成电路构成。采用PWM技术实现了大范围的无级调速控制，圈数显示采用高亮度LED显示。操作键采用触摸按键，设定圈数极为方便。利用软件来控制最后两圈自动减速，并停止在固定位置。


二、 主要技术参数
1、同时试验纱锭数：（1～6）锭。
2、纱锭距离：65 mm。
3、纱框周长：（1000±1）mm。
4、纱框转速：（30～300）r/min。
5、导纱杆往复动程：35 mm。
6、单根纱张力调节范围：（0～100）cN。
7、圈数设定范围：（5～9999）圈。
8、电源电压：AC 220（1±10%）V。
9、频 率：50（1±10%）Hz。
10、整机功耗：200 W。
11、整机外形尺寸：（长×宽×高）750 mm×680 mm×500mm。
12、重量55 kg。


三、我公司YG086D型新型缕纱测长仪的几点技术说明
缕纱测长仪是纺织企业做线密度测试必备的仪器之一，用于精确测定纱线的长度，供纺织纱线的线密度或支数的测定及缕纱强度试验用，长期以来，该仪器在使用中经常出现故障，电路电器元件老化，使用寿命短等一系列问题，影响了用户的日常检测工作，为此，我公司针对上述情况研发生产的YG086D新型，彻底改变该仪器的使用状况，经不同环境下（海边、干燥、高海拔、潮湿等）使用反馈，状态良好，基本零故障，属于免维修的新一代仪器。与老产品YG086C型比较主要特点如下：


A、电器控制方面
1、设计线路采用零启动：力矩大，冲击小，机械和电子部分运行稳定；
2、德国西门子改进型线路设计，增加军工雷达设计中强抗干扰线路；
3、采用高可靠性元器件，如可控硅线路设计解决了以往在故障中常见击穿问题；
4、采用霍尔元器件驱动计数器，解决用晶体管驱动计数器故障高的老问题；


B、电机：选用100W直流调速电机，C型为70W，力矩小，噪音大。


C、机械部分：
1、纱框采用纱筒加轴双重结构，对卷绕纱线无附加冲击，测试条件稳定，可靠性好，寿命长。克服C型一体式晃动大，纱线冲击拉断的问题。
2、设备外观整洁，采用喷塑工艺，改善油漆易脱落，影响外观的问题。
