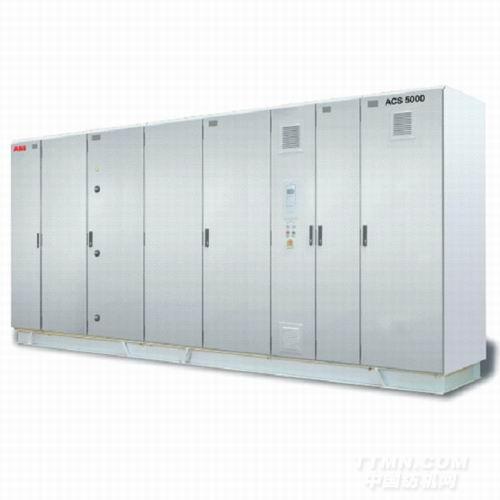

ACS5000中压变频器

公司名称：浙江东华信息控制技术有限公司

基于新一代功率半导体器件IGCT技术和电压源型九电平无熔断器（VSI-MF）设计使得ACS 5000变频器具有与生俱来的高可靠性。基于直接转矩控制(DTC)技术的ACS 5000变频器根据工艺的需求可提供精确的速度和转矩控制。

ACS 5000的功率范围达24000 kW，输出电压有 6.0 kV，6.6 kV 和 6.9 kV。适用于平方关系的转矩负载和恒转矩负载。根据不同的功率范围，ACS5000 变频器有空冷和水冷两种型式，7 MVA及以下为空冷，7MVA以上为水冷。其拓扑结构如下。

IGCT功率半导体器件
新型功率半导体器件 IGCT(集成门极换流型晶闸管)是ABB 公司专为高压变频器市场研制开发的。IGCT 具有IGBT(绝缘门极双极性晶体管)的高开关频率特性，同时还具有GTO（可关断晶闸管）的高阻断电压和低导通损失率特性。因此IGCT是无须串联即可直接应用于高压电网的高速低损耗的功率半导体器件。IGCT继承并超越了IGBT技术和GTO技术。
网侧友好性
ACS 5000的输入侧采用36脉冲二极管整流，对电网具有友好性。对电网侧的谐波完全满足IEEE-519和GB/T 14549谐波标准。
无熔断器设计
ACS 5000 是一种无需熔断器保护的中压交流变频器。其关断时间为25微秒，比传统的快速熔断器快100倍。可以有效的故障控制在设备本体内，不会对上级电网或更高一级电网造成影响。
功率硬件
输入整流桥标准的12脉冲整流器由两组三相二极管整流桥。三组12脉冲整流器构成36脉冲二极管整流桥。所有整流桥都有RC缓冲器以提供瞬态电压保护。
EMC滤波器逆变器的输出直接接到一组EMC滤波器上，该滤波器对逆变器的输出进行滤波并消除高频电压成分。这样大大地减少了加到电动机的电压的谐波含量，允许使用标准的电动机。所有dv/dt的影响也大大地削弱， 因此电动机出线端的电压振荡问题也消除了。
