ACS800多传动
浙江东华信息控制技术有限公司
2011年12月13日 来源：中国纺机网编辑部
公司名称：浙江东华信息控制技术有限公司.gif){kind=small}

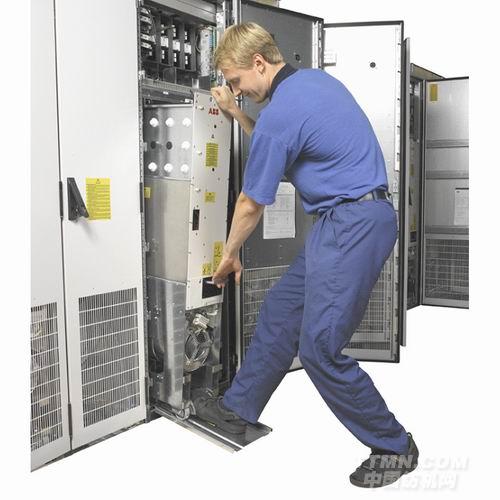

.jpg)
ACS800多传动有多传动柜机和多传动模块，传动柜机功率：1.5 kW-5600 kW，多传动模块功率：1.5 kW-2000 kW，电压均为380-690V。
多传动是工业传动产品的一个类型，由连接到公共直流母线的工业传动模块构成。公共直流母线为传动模块提供直流电压。直流电压由一套装置中唯一的整流单元提供。整流单元有从简单的二极管整流单元到复杂的有源IGBT整流单元的多种选择。
结构概况
一个ABB多传动由下图所示的多个不同单元组成。这些组成部分称为多传动单元，其中最重要的单元有：
1、传动单元DCU- Drive Control Unit
2、整流单元（A、B、C选一）：A、二极管整流单元 DSU -Diode Supply Unit；
B、IGBT整流单元 ISU- IGBT Supply Unit；
C、可控硅整流单元 TSU- Thyristor Supply Unit
3、动态制动单元 DBU- Dynamic Braking Unit
4、控制单元（可选）ACU-AC800M Control Unit
ACS800M技术参数
|
主电源连接
|
|
|
三相电源电压:
|
U3IN = 380…415 V ± 10%
U5IN = 380…500 V ± 10%
U7IN = 525…690 V ± 10%
|
|
频率:
|
48...63 Hz
|
|
功率因数:
功率因数 (ISU):
|
cos?1 = 0.98 (基波)
cos? = 0.93...0.95 (总体)
cos?1 = 1 (基波)
cos? = 0.99 (总体)
|
|
效率
|
|
|
额定功率时:
ISU
|
98%
97%
|
|
电机连接
|
|
|
三相输出电压:
|
0...U3IN/U5IN//U7IN
|
|
频率控制:
|
0...±300 Hz
0...±100 Hz（带du/dt滤波器时）
|
|
弱磁点:
|
8...300 Hz
|
|
电机控制软件:
|
ABB直接转矩控制(DTC)
|
|
转矩控制:
|
|
|
转矩阶跃上升时间：
|
|
|
开环
闭环
|
<5ms (在额定转矩下)
<5ms (在额定转矩下)
|
|
非线性：
|
|
|
开环
闭环
|
±4% (在额定转矩下)
±1% (在额定转矩下)
|
|
速度控制：
|
|
|
静态精度：
|
|
|
开环
闭环
|
10% (电机滑差)
0.01% (额定速度)
|
|
动态精度：
|
|
|
开环
闭环
|
0.3…0.4%s (100%转矩阶跃)
0.1…0.2%s (100%转矩阶跃)
|
|
环境限制
|
|
|
环境温度:
|
|
|
运输:
|
-40...+70°C
|
|
储存:
|
-40...+70°C
|
|
运行:
|
0...+50°C, 无结霜
40...50°C 电流降容使用(1%/1°C)
|
|
(ACS800-17)运行:
|
0...+50°C
40...50°C 电流降容使用(1.5%/1°C)
|
|
相对湿度:
|
5 --- 95%, 无结霜
|
|
冷却方式:
|
干燥清洁空气
|
|
海拔:
|
0...1000 m不降容使用
1000...4000 m 降容使用（1%/100米）
1000...2000 m 降容使用 (690 V)
|
|
保护等级(柜内)
|
IP21 (标准)、IP22,IP42 与 IP54
|
ACS800 多传动产品
|
模块
|
||
|
名称
|
型号
|
功率范围
|
|
电机侧逆变器(INU)和进线侧逆变器(ISU)
|
ACS800-104-XXX
|
1.1 - 5500 kW
|
|
两象限 6-脉波二极管模块(DSU)
|
ACS800-304-XXX
|
200-400 kW
|
|
四象限 6-脉波晶闸管模块(TSU)
|
ACS800-404-XXX
|
2000-4000 kW
|
|
两象限 6/12-脉波二极管模块(DSU)
|
ACS800-704-XXX
|
400-5000 kW
|
|
柜体
|
||
|
名称
|
型号
|
功率范围
|
|
逆变器
|
ACS800-107-XXX
|
1.1 - 5500 kW
|
|
ISU
|
ACS800-207-XXX
|
200- 5500 kW
|
|
DSU 6-脉波
|
ACS800-307-XXX
|
200-5000 kW
|
|
TSU
|
ACS800-407-XXX
|
2000-4000 kW
|
|
DSU 12-脉波
|
ACS800-507-XXX
|
400-5000 kW
|
