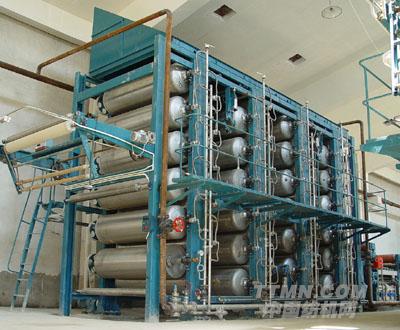

HM2667B烘筒烘燥机

公司名称：扬州市恒宇印染机械有限公司

产品详细介绍：


本产品适用于纯棉、化纤及混纺织物在洗涤或浸渍印染工艺介质后平幅烘筒烘燥之用。


主要参数及特征
车别：左手或右手
型式：四柱
公称宽度mm：1600、1800、2000
最大蒸汽压力MPa：0.36
工作介质:饱和水蒸汽
烘筒外径mm:φ570


机器结构
烘筒组合：
a．烘筒形式：凸顶
b．疏水形式：集中疏水
c．烘筒组合：MTH233/233A型（用于集中疏水）
d．轴承座形式：对开式TMH15，TMH16
机架组合：MTH306A型机架组合采用Q235A钢板5折制而成。
进出布机架组合：采用MTH441A型进出布机架组合。
传动组合：基本型为皮带传动。采用MTH128 A型传动组合。
管路组合：集中疏水采用MTH405、MTH406管路组合；（单独疏水用MTH405A、MTH406 A管路组合。）紫铜管代号为ZTH。
底部管路组合：集中疏水采用MTH188D底部管路组合。（单独疏水用MTH188DD底部管路组合。）
走台组合：采用MTH357D型面双走台组合。
冷水辊：直径φ570mm，HM2667B（7）型全机不带冷水辊；HM2667B（8）型全机带三只冷水辊。
气罩组合：Q235A钢板气罩代号为MTH178D；（不锈钢气罩代号为MTH178DD。）
松紧架组合：用MTH164B气缸摆式松紧架组合。
轴流风机：代号为T30-5C轴流风机四个，输入功率W=1.5Kw,风量Q=11000m2/min。
穿布路线：顺穿布。
