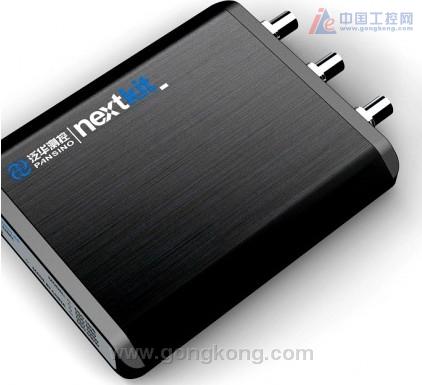

泛华测控推出USB信号万用仪nextkit

北京中科泛华测控技术有限公司

2012年06月26日　　来源：中国纺机网

产品信息

基本信息

nextkit 是泛华测控为工程师与工科院校师生精心设计的一款USB信号万用仪，可实现包括示波器、波形发生器、频率响应分析仪等多种常用仪器功能，更可通过二次开发实现功能自定义，广泛用于产品研发、车载测试、实验室教学、课外工程创新等领域，是除笔记本与万用表之外，随身必备的又一"利器"。

用途/特性：

• 双通道数字存储示波器（200M/s）

• 任意信号发生器（50M/s）

• 8 种常用仪器功能

• USB 供电模式（无需外接电源)

• 提供现成可用软件（基于nextpad）与二次开发DLL

• 专业工业设计外形 | 个性LOGO镭雕服务

技术指标

• 工作温度： 0 – 55摄氏度
• 双通道数字存储示波器
• 实时采样速率： 200MHz ，可按5,2,1方式向下设置
• 垂直分辨率： 8 位
• 每通道存储容量： 4k
• 量程： 1:1 探头 50mV/DIV – 2V/DIV
1:10 探头 500mV/DIV – 20V/DIV

• 输入通道耦合： DC、AC、GND
• 输入阻抗： 1M Ohm / 13uF
• 输入信号带宽： 25MHz
• 任意波形发生器
• 最高采样速率： 50MSa/s
• 输出波形种类：正弦/方波/三角波/锯齿波/直流/噪声/调制/任意波
• 输出电压量程： ±4Vpp
• 输出阻抗： 50 Ohm
• 分辨率： 12位
• 数字电压表
• 电压范围： 0 – 200V
• 输入参数：与示波器一致
• 频率分析仪（扫频）
• 扫频范围： 1Hz – 10MHz
• 幅频、相频分析
• USB 供电模式，无需外接电源
• 提供现成可用软件（基于nextpad）与DLL及二次开发手册
• 外形基于人机工程学设计|独特的BNC头保护结构|个性镭雕
• 于优酷网站提供专业使用指南演示视频
